Couronne à trois rangées de rouleaux

COURONNE D'ORIENTATION SWBTEC

Rouleau à trois rangées

Couronne d'orientation

La couronne d'orientation à trois rangées de rouleaux possède trois bagues avec trois chemins de roulement, de sorte qu'elle peut supporter des moments axiaux, radiaux et de renversement très élevés en même temps. Elle a la plus grande capacité de charge et le plus grand diamètre de tous les types de couronnes d'orientation. Ainsi, pour les machines lourdes qui ont besoin d'une couronne d'orientation de grande taille, ce type est généralement considéré, comme les grues sur roues, les grues portuaires et d'autres équipements lourds d'exploitation minière. SWBTEC peut concevoir des roulements en fonction des exigences particulières du client et les produire en conséquence.

Nous contacter

Documentation sur les produits

Christopher ChristopherChristopherChristophe rChristopherChristopher

Détails des paramètres des roulements à billes

Couronne à trois rangées de rouleaux
MODÈLE			DIMENSION			TROU DE MONTAGE						STRUCTURE			DONNÉES SUR LES ENGINS			Données sur les engrenages externes		Données sur les engrenages internes		N.W
Sans engrenage	Engrenage externe	Engrenage interne	D	d	H	D1	D2	n	TROUSSE	TROU DE VIS		n1	H1	h	b	x	m	da	Z	da	Z	kg
									0 SEIRLA	1.2.3 SÉRIE
									φ	φ	T
130.25.500	131.25.500	133.25.500	634	366	148	598	402	24	18	M16	32	4	138	32	80	0.5	5	664	130	337	68	224
	132.25.500	134.25.500															6	664.8	108	338.4	57
130.25.560	131.25.560	133.25.560	694	426	148	658	462	24	18	M16	32	4	138	32	80	0.5	5	724	142	397	80	240
	132.25.560	134.25.560															6	724.8	118	398.4	67
130.25.630	131.25.630	133.25.630	764	496	148	728	532	28	18	M16	32	4	138	32	80	0.5	6	808.8	132	458.4	77	270
	132.25.630	134.25.630															8	806.4	98	459.2	58
130.25.710	131.25.710	133.25.710	844	576	148	808	612	28	18	M16	32	4	138	32	80	0.5	6	886.8	145	536.4	90	300
	132.25.710	134.25.710															8	886.4	108	539.2	68
130.32.800	131.32.800	133.32.800	964	636	182	920	680	36	22	M20	40	4	172	40	120	0.5	8	1006.4	123	595.2	75	500
	132.32.800	134.32.800															10	1008	98	594	60
130.32.900	131.32.900	133.32.900	1064	736	182	1020	780	36	22	M20	40	4	172	40	120	0.5	8	1102.4	135	691.2	87	600
	132.32.900	134.32.900															10	1108	108	694	70
130.32.1000	131.32.1000	133.32.1000	1164	836	182	1120	880	40	22	M20	40	5	172	40	120	0.5	10	1218	119	784	79	680
	132.32.1000	134.32.1000															12	1221.6	99	784.8	66
130.32.1120	131.32.1120	133.32.1120	1284	956	182	1240	1000	40	22	M20	40	5	172	40	120	0.5	10	1338	131	904	91	820
	132.32.1120	134.32.1120															12	1341.6	109	904.8	76
130.40.1250	131.40.1250	133.40.1250	1445	1055	220	1393	1107	45	26	M24	48	5	210	50	150	0.5	12	1509.6	123	988.8	83	1200
	132.40.1250	134.40.1250															14	1509.2	105	985.6	71
130.40.1400	131.40.1400	133.40.1400	1595	1205	220	1543	1257	45	26	M24	48	5	210	50	150	0.5	12	1665.6	136	1144.8	96	1300
	132.40.1400	134.40.1400															14	1663.2	116	1139.6	82
130.40.1600	131.40.1600	133.40.1600	1795	1405	220	1743	1457	48	26	M24	48	6	210	50	150	0.5	14	1873.2	131	1335.6	96	1520
	132.40.1600	134.40.1600															16	1868.8	114	1334.4	84
130.40.1800	131.40.1800	133.40.1800	1995	1605	220	1943	1657	48	26	M24	48	6	210	50	150	0.5	14	2069.2	145	1531.6	110	1750
	132.40.1800	134.40.1800															16	2076.8	127	1526.4	96
130.45.2000	131.45.2000	133.45.2000	2221	1779	231	2155	1845	60	33	M30	60	6	219	54	160	0.5	16	2300.8	141	1702.4	107	2400
	132.45.2000	134.45.2000															18	2300.4	125	1699.2	95
130.45.2240	131.45.2240	133.45.2240	2461	2019	231	2395	2085	60	33	M30	60	6	219	54	160	0.5	16	2556.8	157	1926.4	121	2700
	132.45.2240	134.45.2240															18	2552.4	139	1933.2	108
130.45.2500	131.45.2500	133.45.2500	2721	2279	231	2655	2345	72	33	M30	60	8	219	54	160	0.5	18	2822.4	154	2185.2	122	3000
	132.45.2500	134.45.2500															20	2816	138	2188	110

POURQUOI CHOISIR SWBTEC

SWBTEC a

un large éventail de

roulements d'orientation conventionnels

en stock

pour répondre à tous vos besoins.

Notre base de connaissances est profonde et nos machinistes ont de longues années d'expérience en matière de roulements d'orientation.

Certification de qualité ISO 9001 : 2008

SWBTEC dispose de deux systèmes de qualité certifiés et reconnus - ISO9001 : 2008 et notre système interne de contrôle de la qualité.

Système d'inspection de la qualité multiple auto-construit

SWBTEC dispose de deux systèmes de qualité certifiés et reconnus - ISO9001 : 2008 et notre système interne de contrôle de la qualité.

20 ans d'expérience dans le domaine des roulements d'orientation

SWBTEC dispose de deux systèmes de qualité certifiés et reconnus - ISO9001 : 2008 et notre système interne de contrôle de la qualité.

Mécanicien expérimenté en roulements d'orientation

SWBTEC dispose de deux systèmes de qualité certifiés et reconnus - ISO9001 : 2008 et notre système interne de contrôle de la qualité.

données connectées symbole d'interface graphique circulaire

Investissement élevé dans la R&D

SWBTEC dispose de deux systèmes de qualité certifiés et reconnus - ISO9001 : 2008 et notre système interne de contrôle de la qualité.

production de haute précision et personnalisable

SWBTEC dispose de deux systèmes de qualité certifiés et reconnus - ISO9001 : 2008 et notre système interne de contrôle de la qualité.

Obtenir des informations sur les produits et des devis.

Nos clients sont prêts à répondre à vos questions.

À PROPOS SWBTEC

Fondée en 2016, MOTOMAX est une marque de pièces de rechange haut de gamme pour motos, spécialisée dans les améliorations axées sur la performance, notamment les systèmes de transmission (chaînes et pignons scellés), les systèmes de freinage (étriers et leviers haute performance) et les composants de protection. La marque se consacre à l'autonomisation des pilotes avec l'équilibre parfait entre la durabilité, la sécurité, le style et la performance.

En tant que sous-marque de Hangzhou SFR Technology Co, Ltd, une société cotée en bourse avec plus de 35 ans d'expertise dans le développement et la fabrication de chaînes de motos, MOTOMAX hérite d'un engagement profondément ancré dans l'innovation et l'ingénierie de précision. L'empreinte mondiale de SFR s'étend sur plus de 80 pays et ses collaborations à long terme avec des géants OEM tels que Sundiro Honda, CFMOTO, Qianjiang, Loncin, Zongshen, Taro, Voge et ZRIHE ont jeté des bases solides pour l'expansion rapide de MOTOMAX.

MOTOMAX est plus qu'une marque, c'est un mouvement. Chaque produit est développé en pensant aux motards, testé dans des conditions extrêmes, y compris lors de courses de rallye mondiales comme le Rallye Dakar, et conçu pour une durabilité réelle. De l'alliage aérospatial traité thermiquement utilisé dans nos chaînes et pignons aux étriers en aluminium usinés avec précision par CNC, chaque détail est optimisé pour améliorer l'expérience de conduite.

Roulement à billes à quatre points de contact

Douille à billes à une rangée

Couronne d'orientation avec engrenage extérieur

Roulement à billes à double rangée

Couronne d'orientation avec engrenage interne

Couronne d'orientation sans engrenage

https://www.slewbearingtec.com/category/all-products

QUALITÉ / CERTIFICATS

Chez SWBTEC, la qualité est à la base de tout ce que nous faisons. Nous avons mis en place un système complet de contrôle de la qualité qui couvre chaque étape de la production - de l'approvisionnement en matières premières à l'inspection finale.

Notre processus de fabrication respecte strictement les normes de gestion de la qualité ISO 9001, et nombre de nos produits sont certifiés conformes aux réglementations internationales telles que CE et ROHS.

Notre engagement en faveur de la qualité n'est pas une simple promesse - il est prouvé par des certifications et les clients du monde entier nous font confiance.

Contrôle de qualité complet

Tous les composants clés font l'objet d'une inspection stricte, notamment en ce qui concerne la précision de l'engrenage, la dureté et la douceur du chemin de roulement. Des outils de test avancés permettent de s'assurer que chaque roulement répond à nos normes élevées avant d'être expédié.

Certifié pour les applications mondiales

Nous prenons également en charge les exigences de qualité personnalisées et les essais par des tiers. Quel que soit le secteur d'activité - robotique, exploitation minière ou emballage - nos produits répondent aux normes internationales et aux attentes des clients.

AVIS DES CLIENTS

★ ★ ★ ★ ★

"Les couronnes d'orientation de SWBTEC sont fiables et bien fabriquées. Ils s'adaptent parfaitement, fonctionnent en douceur et ont donné des résultats constants sur une longue période d'utilisation. Je suis très satisfait de la qualité.

Alex Gorsky

Mécanicien de pelleteuse

★ ★ ★ ★ ★

"Nous utilisons les couronnes d'orientation SWBTEC depuis des mois - grande durabilité, ajustement précis et aucun problème jusqu'à présent. C'est sans aucun doute un choix fiable pour nos machines."

Gary L.

Superviseur d'usine

★ ★ ★ ★ ★

"Les couronnes d'orientation SWBTEC fonctionnent parfaitement dans notre équipement. La rotation est régulière avec un excellent contrôle de la précharge. La qualité et la régularité ont dépassé nos attentes.

James P.

Distributeurs de grues

CHAMPS D'APPLICATION

Industrie de la construction

Excavateur

Les couronnes d'orientation de SWBTEC sont utilisées dans les composants des excavateurs

Les couronnes d'orientation sont souvent utilisées dans les excavateurs pour relier les structures, assurer la rotation, la charge et la stabilité, etc.

Industrie de la construction

Grue

Assemblages porteurs et structurels

Industrie de la construction

Plate-forme de travail aérien

Soutenir, relier et supporter des charges multidirectionnelles

Machines industrielles

Machine à emballer

Table rotative stable et positionnement de haute précision

Équipement médical

Structure stable, contrôle précis de la rotation

Sylviculture et agriculture

Résiste à de lourdes charges et fonctionne dans des environnements difficiles

Traitement de l'eau

Racleurs et filtres pour bassins de sédimentation, etc.

Machine de remplissage

Supporte la table tournante ou le plateau tournant de remplissage

Industrie minière

Supporte les charges lourdes et permet les mouvements de rotation

Robot de précision

Contrôle précis de la rotation des articulations du robot

NOS SERVICES

Nous fournissons à coup sûr les meilleurs services à nos clients.

Services avant la vente

Notre ingénieur professionnel, qui a une grande expérience des roulements d'orientation, et notre vendeur, qui a une grande expérience de l'exportation, vous donneront les meilleurs conseils en fonction de vos besoins particuliers.

Services après-vente

Tout commentaire sur la qualité du produit sera traité dans les 24 heures, un nouveau produit sera envoyé à titre de compensation en cas de problème de qualité, bien que la probabilité d'occurrence soit très faible.

Documents à télécharger

Vous pouvez cliquez ici pour télécharger tous nos documents d'appui, y compris les catalogues de produits SWBTEC, les détails des produits, les fabricants, les instructions d'installation et d'entretien, etc.

FAQS

1) Dans quelles industries vos couronnes d'orientation sont-elles utilisées ?

Nos couronnes d'orientation sont largement utilisées dans les excavateurs, les grues, les nacelles élévatrices, les machines d'emballage, les équipements médicaux, la sylviculture et l'agriculture, le traitement de l'eau, les machines de remplissage, l'industrie minière et les robots de précision.

2. proposez-vous des modèles personnalisés ?

Oui, nous proposons une conception et une fabrication personnalisées sur la base des dessins du client ou des exigences techniques.

3) Quel est votre délai de livraison habituel ?

Pour les modèles standard, le délai est de 15 à 30 jours. Les produits personnalisés peuvent prendre plus de temps en fonction des spécifications.

4. vers quels pays exportez-vous ?

Nous exportons vers des pays tels que l'Allemagne, les États-Unis, le Japon, la Corée du Sud, l'Italie, l'Espagne et le Royaume-Uni, entre autres.

5) Quelles sont les certifications dont vous disposez ?

Nous sommes certifiés ISO 9001 et améliorons en permanence nos processus de fabrication et d'inspection.

6. Comment garantissez-vous la qualité des produits ?

Chaque produit est testé en termes de dimensions, de dureté, de qualité de trempe de l'engrenage et du chemin de roulement, et de performance opérationnelle avant livraison.

7) Fournissez-vous des conseils d'installation ?

Oui, nous fournissons des manuels d'installation et pouvons offrir une assistance technique à distance si nécessaire.

8. et en cas de problème avec le produit ?

Nous offrons une garantie. En cas de problème de qualité, veuillez contacter notre équipe après-vente pour obtenir une assistance rapide.

9. comment choisir le bon modèle de couronne d'orientation ?

Nous pouvons vous recommander le modèle approprié en fonction de votre charge, de l'espace d'installation et des conditions de travail. Des conceptions personnalisées basées sur des dessins sont également disponibles.

10) Fournissez-vous des dessins en 3D ou des documents techniques ?

Oui, nous pouvons fournir des dessins en 2D, des modèles CAO en 3D et des documents techniques pour vous aider dans votre processus de conception et de sélection.

11. les couronnes d'orientation nécessitent-elles un entretien ?

Oui, une lubrification et une inspection régulières sont nécessaires. Nous fournissons des manuels d'entretien pour aider à prolonger la durée de vie du roulement.

12. existe-t-il une quantité minimale de commande (MOQ) ?

Nous acceptons les petites commandes d'essai. Le MOQ peut être négocié en fonction du type de produit.

PRODUITS APPARENTÉS

Roulement à billes à double rangée

Découvrez nos produits les plus vendus.

Douille à billes à une rangée

Obtenir un devis

NINGGUO SWBTEC INDUSTRY CO.,LTD

Localisation

Ningguo Dadao, Ningguo Economic Develope Zone, Ningguo,Xuancheng,Anhui,China

Courriel

sales@ngswbtec.com

WhatsApp

+8618098501069

Passer un appel

+86 5634113031

Fax

5634113031

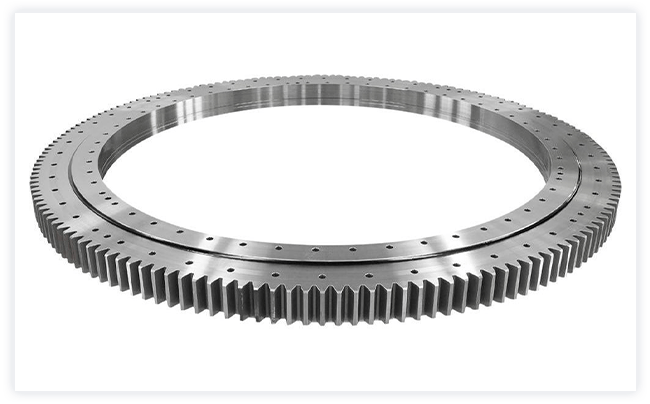

product Palier à roulement à trois rangées de rouleaux 1
