Wie hoch ist das Drehmoment eines Drehlagers?
Bei der eigentlichen mechanischen Konstruktion darf es nicht als starrer statischer Wert betrachtet werden, sondern es handelt sich um eine dynamische Kombination aus “Anlaufmoment” und “Betriebsmoment". Das Anlaufmoment ist in der Regel viel größer als das Betriebsmoment, um eine kontinuierliche Bewegung aufrechtzuerhalten. Die Erzeugung dieser Art von Widerstand ist im Wesentlichen das Ergebnis der Axiallast, der Radiallast und des Kippmoments, die die Laufbahn zusammenpressen, was zu Reibung zwischen dem Rollkörper und der Laufbahn führt. Zusätzlich zu diesen äußeren Belastungen wird das Gesamtdrehmoment stark durch den inneren Reibungskoeffizienten, den durch die Dichtung verursachten Widerstand und die Fettviskosität beeinflusst.
Anfahrdrehmoment vs. Laufdrehmoment
Das Anlaufmoment wird in der Industrie oft als “Drehmoment” bezeichnet. Der Grund, warum sein Wert wesentlich höher ist, liegt darin, dass das System zunächst die statische Reibung und den “Adsorptionseffekt” des Schmierstoffs aufgrund des “Stillstands" bewältigen muss. Wenn ein Ingenieur nur das laufende Drehmoment betrachtet, ist der Antriebsmotor im Moment des Starts wahrscheinlich zu schwach, was direkt zum Blockieren des Systems oder zur Überlastung des Motors führt. Wenn man möchte, dass die Anlage reibungslos vom statischen Zustand in den Normalbetrieb übergeht, muss man diese dynamischen Kräfte genau kennen, sonst ist die Lebensdauer der Antriebsteile nicht gewährleistet.
Interaktion externer Lasten
Der wichtigste Faktor für das Drehmoment des Großwälzlagers ist die Lastverteilung, die es trägt:
- Axiale Belastung: Dieser vertikale Druck drückt die Kugel oder Rolle direkt auf die Laufbahn, wodurch sich die Kontaktfläche vergrößert und die Reibung natürlich zunimmt.
- Radiale Belastung: Dieser horizontale Schub drückt den Lagerring zur Seite, wodurch sich der Kontaktwinkel des Wälzkörpers ändert und sich der zusätzliche Drehwiderstand erhöht.
- Umstürzendes Moment: Dies ist in der Regel der problematischste Faktor. Er wirkt wie ein Hebel und macht die innere Kraft der Laufbahn extrem ungleichmäßig.

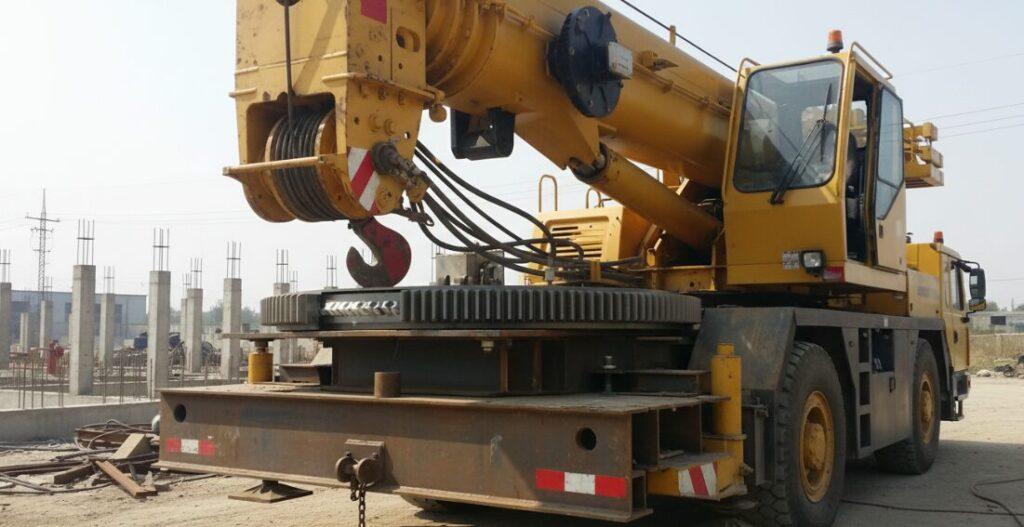

Wenn diese drei Kräfte zusammengemischt werden, bilden sie ein sehr komplexes Reibungsmodell. Bei der Arbeit an schweren Kran- oder Hebebühnenprojekten erzeugt das Kippmoment lokal extrem hohe Druckbereiche, und das erforderliche Drehmoment ist in diesem Fall um ein Vielfaches höher als bei einer einfachen ausgeglichenen Last.
Einreihiges Kugeldrehkranzlager
Einreihige Kugeldrehverbindungen werden in innenverzahnte, außenverzahnte und unverzahnte Ausführungen unterteilt, die für eine Vielzahl von Übertragungsanforderungen geeignet sind.
Zweireihiges Kugeldrehkranzlager
Zweireihige Kugeldrehverbindungen sind speziell für Schwerstlastsituationen konzipiert.
Drehverbindungen mit Außenverzahnung
Das Außenverzahnungs-Innenflansch-Drehkranzlager vereint die Vorteile der Außenverzahnung und der Innenflanschmontage.
Drehverbindungen mit Innenverzahnung
Das Innenzahn- und Außenflansch-Drehkranzlager zeichnet sich durch die Kombination von Innenverzahnung und Übersetzung aus.
Drehverbindungen ohne Getriebe
Das getriebelose Doppelflansch-Drehkranzlager ist leicht und kompakt.
Kreuzrollen-Drehverbindung
Einreihige Kreuzrollen-Drehverbindung mit kreuzweiser Anordnung der Rollen, große Kontaktfläche, kann synchron und effizient axialen und radialen Belastungen und Kippmomenten standhalten,
Interne Faktoren
Neben dem starken Druck auf der Außenseite spielen auch einige “unsichtbare” Komponenten im Inneren des Lagers eine wichtige Rolle bei der Bestimmung des Drehmoments.
- Dichtungswiderstand: Hochwertige Dichtungen sind zwar unverzichtbar, um die Laufbahn vor Verunreinigungen zu schützen, aber sie verursachen auch Reibung, wenn sie sich in der Nähe des rotierenden Rings befinden. Dieses “Schleppgefühl” ist ein konstanter Grundwiderstand, der in der Berechnung nicht fehlen darf. Gerade bei Präzisionslagern mit geringer äußerer Belastung wird der Anteil des Dichtungswiderstandes besonders groß sein.
- Schmierung: Die Viskosität des Schmierfetts im Lager ist wie ein Flüssigkeitswiderstand. In einer kalten Umgebung verdickt sich das Fett und das Anlaufdrehmoment ist viel größer als unter warmen Bedingungen. Die Auswahl des Schmierfetts ist ein Gleichgewicht zwischen dem “Schutz der Metalloberfläche” und der “Verringerung des übermäßigen Drehmoments”, was eine ziemliche Herausforderung für das Handwerk darstellt.
Auswirkungen auf die Auswahl und Effizienz des Antriebssystems
Ob das Drehmoment genau ist oder nicht, hängt direkt mit der Auswahl der anderen Komponenten des gesamten Rotationssystems zusammen. Es bestimmt direkt die Spezifikationen des Antriebsmotors und das Übersetzungsverhältnis des Untersetzungsgetriebes. Im Grunde genommen bestimmt der Drehmomentwert auch das Kraftniveau des Ritzels und des Lagerzahnkranzes selbst. Wird das Drehmoment zu niedrig angesetzt, kann die Zahnoberfläche vorzeitig verschleißen oder sogar direkt zusammenbrechen. Ist die Schätzung hingegen zu konservativ, wird der Motor dumm, was nicht nur Geld kostet, sondern auch Platz kostet, und der Wirkungsgrad der gesamten Maschine wird lächerlich gering sein.
Für die Ingenieure, die das Konstruktionsschema verfeinern wollen, ist es eine Voraussetzung, ein Lager mit transparenten Drehmomentparametern und zuverlässigen Daten zu finden. Hersteller wie Slew Bearing Tec bieten technische Unterstützung und Fertigungstechnologie, um sicherzustellen, dass die gemessene Leistung des Lagers mit Ihrer theoretischen Berechnung übereinstimmt, damit Kräne, Solartracker oder Industriemaschinen reibungslos laufen können.
