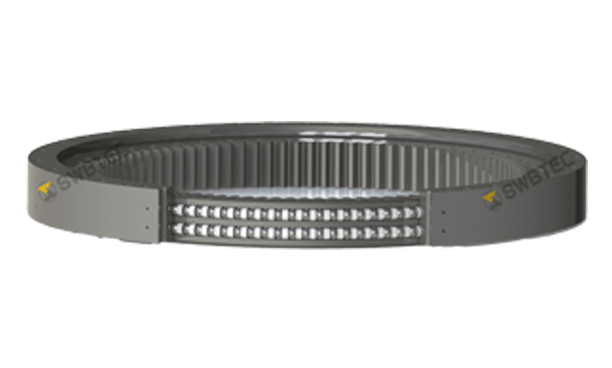

Vier-Punkt-Kontakt-Kugeldrehverbindung
Das Vier-Punkt-Kontakt-Kugeldrehkranzlager erreicht eine hervorragende Leistung bei der gleichzeitigen Aufnahme von Axial-, Radial- und Kippmomenten auf kompaktem Raum durch eine einzigartige einreihige Laufbahnkonstruktion. Als Produktionsstätte verfügt Slewbearingtec über eine vollständige Schmiede- und Präzisionsbearbeitungskette, die Zwischenhändler überflüssig macht und Ihnen wettbewerbsfähige Direktverkaufspreise und effiziente, kundenspezifische Dienstleistungen bietet.
Unsere Produkte
Vier-Punkt-Kontakt-Kugeldrehverbindungen werden hauptsächlich in Kläranlagen, kleinen Kränen, Solarnachführsystemen und automatischen Schweißdrehtischen eingesetzt.
Eigenschaften von Vier-Punkt-Kugeldrehverbindungen
Effiziente multidirektionale Lastaufnahmekapazität
Bei der einreihigen Vier-Punkt-Kontaktstruktur berühren sich die Stahlkugel und die Laufbahn an vier Punkten, und ein Satz von Lagern kann die komplexe kombinierte Last ausgleichen. Diese Konstruktion ersetzt die traditionelle Mehrlagerkombination und reduziert das Gewicht der Host-Struktur um mehr als 20%.
Tiefinduktionshärteverfahren
Die Tiefe der Oberflächenhärtungsschicht der Laufbahn wird mit drei bis sechs Millimetern kontrolliert, was die Kontaktermüdungsfestigkeit erheblich verbessert. Unter normalen Arbeitsbedingungen kann sie das frühzeitige Abblättern der Laufbahn wirksam verhindern und die umfassende Lebensdauer des Produkts um mehr als drei Jahre verlängern.
Vorteile der kompakten Raumaufteilung
Durch die einreihige Ausführung der Kugellager sind die axialen und radialen Abmessungen im Vergleich zu zweireihigen Kugellagern um 30% reduziert. Dies bietet Entwicklungsingenieuren eine größere Gestaltungsfreiheit und erleichtert die Platzierung von Antrieben in engen Räumen.
CNC-Präzisionsschleiftechnik für Zahnräder
Das Getriebeteil wird mit hochpräziser CNC-Zahnradfräs- oder Zahnradschleiftechnik hergestellt, um sicherzustellen, dass das Zahnseitenspiel innerhalb von 0,2 mm liegt. Die hochpräzise Verzahnung reduziert die Stöße und Vibrationen während des Betriebs und verringert das Übertragungsgeräusch um zehn Dezibel.
Vollständig versiegeltes Langzeitschutzsystem
die Verwendung von Anti-Aging-Nitril-Gummi-Dichtungsstreifen, kann mehr als 98% der externen Staub und Feuchtigkeit Eindringen zu blockieren. Selbst im Freien oder in nasser Umgebung kann es das interne Fett rein halten und die Ausfallzeit durch Fremdkörperverschleiß reduzieren.
Optimiertes Anlaufreibungsmoment
Durch die genaue Kontrolle des Spiels zwischen dem Wälzkörper und der Laufbahn wird ein sehr geringer Anlaufreibungswiderstand erreicht. Diese Eigenschaft gewährleistet die Laufruhe des Geräts bei niedrigen Drehzahlen und reduziert den Energieverbrauch des Antriebsmotors.
| Technische Parameter | Spezifikationen |
| Wichtigste Werkstoffnormen | Entspricht den Normen GB/T 3077 oder EN 10083 |
| Material des Rollenkörpers | GCr15 Lager Stahlkugeln |
| Genauigkeit der Bearbeitung | Präzisionsfertigung nach P5- oder P6-Niveau |
| Verfahren zur Oberflächenbehandlung | Rostvorbeugender Ölschutz / Schwarzphosphatierung / Industriesprühfarbe |
| Dichtungstyp | Lippendichtung (Temperaturbeständigkeit -30℃ bis +80℃) |
| Typ der Montageöffnung | Versenkte Löcher, Durchgangslöcher oder Gewindelöcher (kundenspezifische Anpassung möglich) |
| Rundlauftoleranz | 0,05 bis 0,20 mm (je nach Durchmesser) |
Vier-Punkt-Kontakt-Kugeldrehverbindung Kontrastpunkt
Das von Slewbearingtec hergestellte Vierpunkt-Kugeldrehkranzlager sorgt dafür, dass die Stahlkugel durch das optimierte Krümmungsverhältnis der Laufbahn eine gleichmäßigere Kraft aufnimmt, wenn sie eine Stoßlast trägt, und vermeidet Risse, die durch lokale Spannungskonzentration entstehen. Im Vergleich zu herkömmlichen Produkten in derselben Branche ist der Temperaturanstieg unserer Produkte unter extremer Belastung um 15% reduziert, was einen sicheren Betrieb unter hoher Intensität gewährleistet.
Begrenzte Regelung für leichte Ausrüstung
Korrosionsschutz und -kontrolle in salzhaltiger Umgebung
Schwieriges Problem der Anpassung der Position von nicht standardisierten Installationslöchern
Vier-Punkt-Kontakt-Kugeldrehverbindung für Menschen

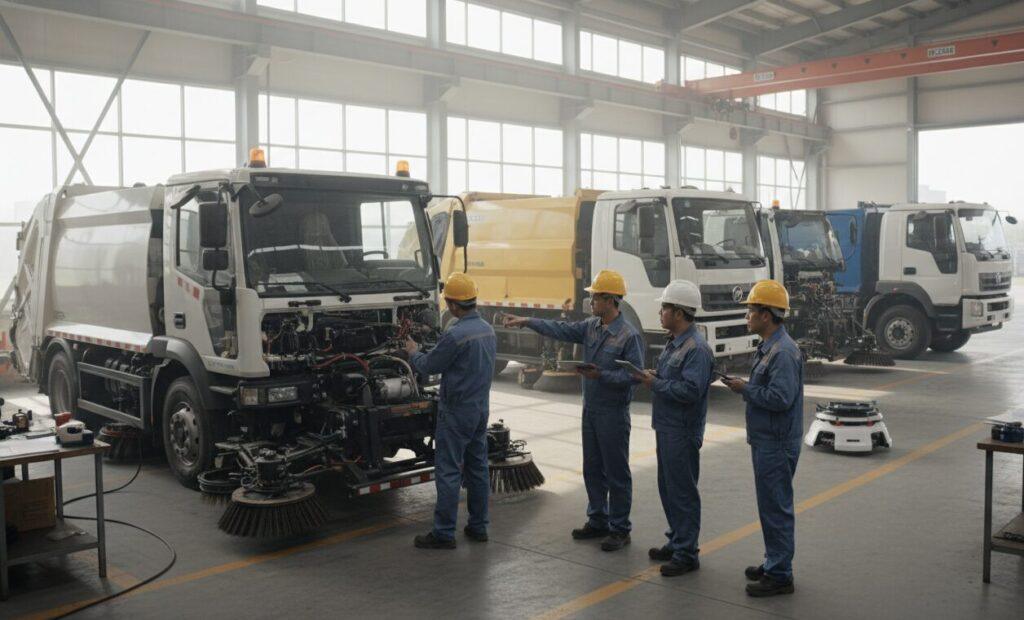

Ingenieur für Forschung und Entwicklung im Bereich Sanitärtechnik
Verantwortlich für die Konstruktion des Rotationssystems einer Kehrmaschine oder eines Müllverdichtungswagens, die Vierpunkt-Kugellager mit kompakter Struktur und hoher Korrosionsbeständigkeit erfordern.

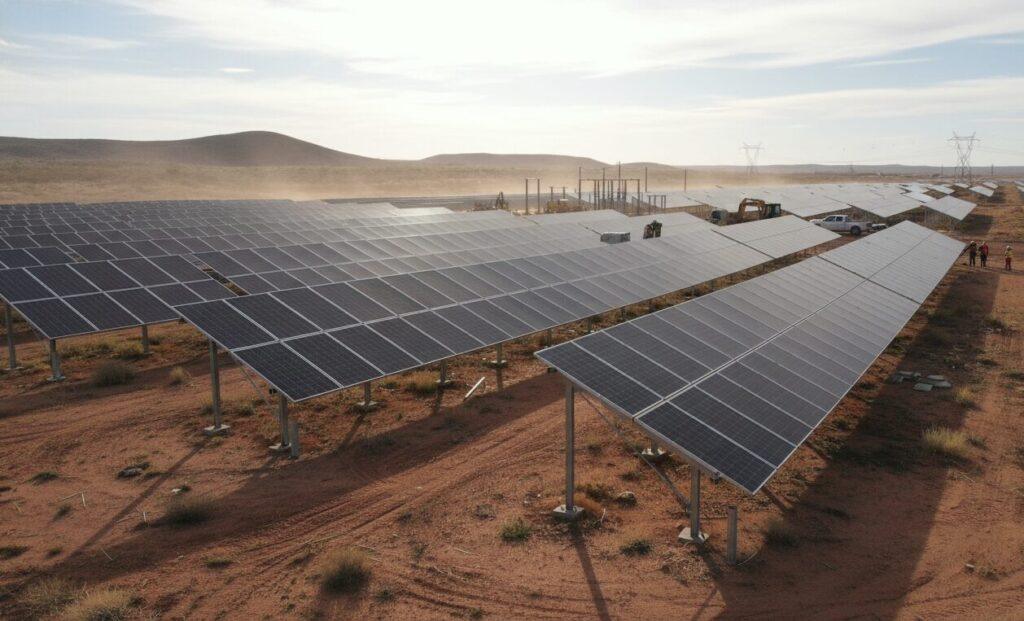

Betreuer für die Beschaffung von Photovoltaikanlagen
auf der Suche nach einer Solartracker-Drehscheibe, die dem Kippmoment der Windlast standhält und eine extrem hohe Kosteneffizienz aufweist, wobei der Schwerpunkt auf der Lieferkapazität für große Stückzahlen liegt.

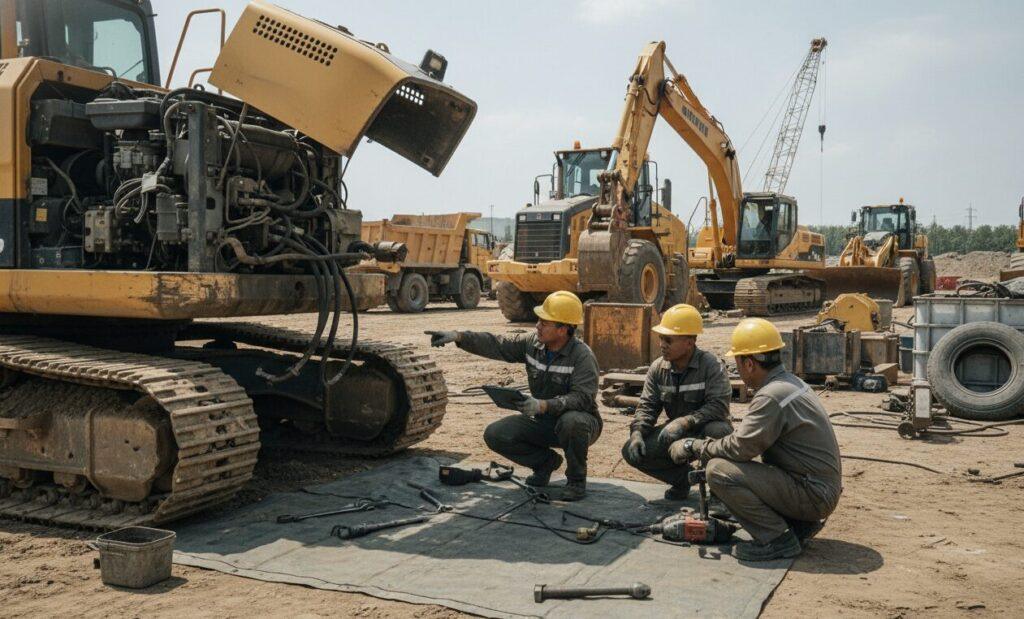

Experte für die Wartung von Baumaschinen
die für die Wartung von Betonpumpenfahrzeugen oder Kleinbaggern vor Ort verantwortlich sind und hochwertige Ersatzteile benötigen, um Bauverzögerungen aufgrund von Schwenkausfällen zu vermeiden.

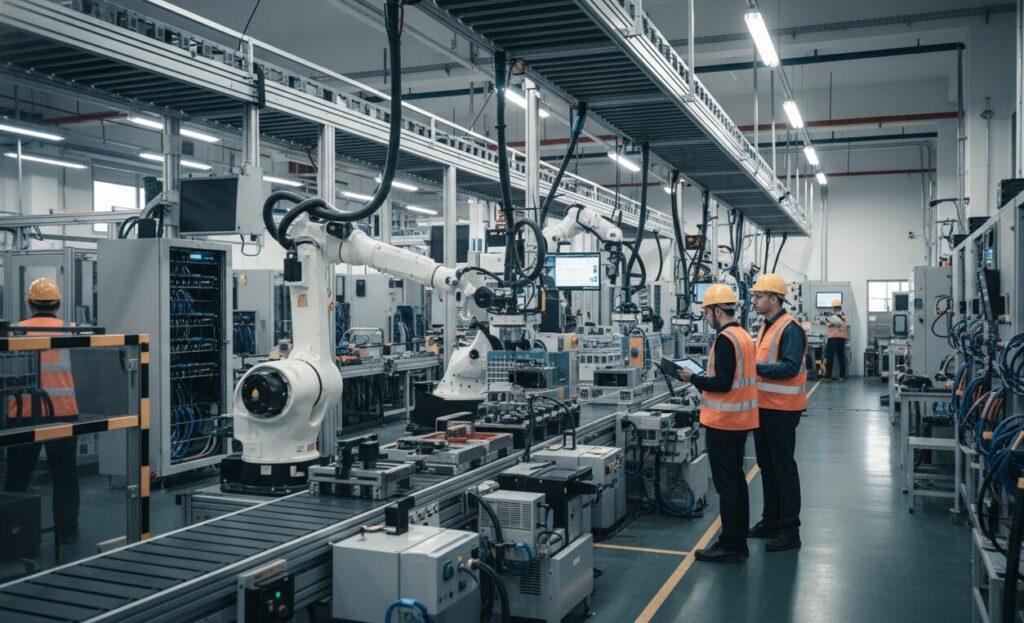

Automatisierungsintegrator
Design Industrie-Schweißroboter oder Material Stapeln Drehtisch, das Streben nach Schwenkbarkeit Stabilität und niedrige Anlaufmoment, um die Wiederholbarkeit der Positioniergenauigkeit zu gewährleisten.
Anleitung für Vier-Punkt-Kontakt-Kugeldrehverbindungen
Prüfen Sie die Bearbeitungsgenauigkeit der Auflagefläche
Vor dem Einbau muss sichergestellt werden, dass der Ebenheitsfehler des Montagesockels innerhalb von 0,2 mm liegt, um ein Verklemmen der Laufbahn aufgrund ungleichmäßiger Belastung zu vermeiden.
Querbefestigung von hochfesten Bolzen
Verwenden Sie Schrauben der Festigkeitsklasse 10.9 und ziehen Sie sie dreimal nach dem Prinzip der 180-Grad-Symmetrie an. Es ist strengstens untersagt, stattdessen Schrauben mit geringerer Festigkeit zu verwenden.
Führung für die Einstellung des Getriebespiels
Stellen Sie die Position des Antriebsritzels am höchsten Punkt des Rundlaufs des Zahnkranzes ein, um sicherzustellen, dass das Spiel den Spezifikationen entspricht und das Auftreten von Spitzenzähnen während des Betriebs verhindert wird.
Erstinbetriebnahme, Schmierung und Wartung
Prüfen Sie die Vorspannkraft der Schrauben, nachdem das Gerät 50 Stunden lang gelaufen ist, und geben Sie alle 100 Stunden eine angemessene Menge Schmierfett auf Lithiumbasis über die Fettdüse nach.
Werk und Zertifikat
Zertifikat
FAQ und Kontakt
Willkommen auf unserer Seite mit den häufig gestellten Fragen. Wir haben hier Antworten auf häufig gestellte Fragen zusammengestellt und hoffen, Ihnen damit klare und schnelle Lösungen bieten zu können. Wenn Sie die gewünschten Informationen hier nicht finden können, wenden Sie sich bitte an unser Kundendienstteam.
Bitte nehmen Sie Kontakt mit uns auf. Wir freuen uns darauf, von Ihnen zu hören.
Vier-Punkt-Kontakt-Kugeldrehverbindung
Das Vier-Punkt-Kontakt-Kugeldrehkranzlager erreicht eine hervorragende Leistung bei der gleichzeitigen Aufnahme von Axial-, Radial- und Kippmomenten auf kompaktem Raum durch eine einzigartige einreihige Laufbahnkonstruktion. Als Produktionsstätte verfügt Slewbearingtec über eine vollständige Schmiede- und Präzisionsbearbeitungskette, die Zwischenhändler überflüssig macht und Ihnen wettbewerbsfähige Direktverkaufspreise und effiziente, kundenspezifische Dienstleistungen bietet.
42CrMo oder 50Mn
Material des Innen- und Außenrings
55 bis 62HRC
Härte der Laufbahn
keine Zähne, Innenzähne oder Außenzähne
Typ des Zahns
Eigenschaften von Vier-Punkt-Kugeldrehverbindungen
Effiziente multidirektionale Lastaufnahmekapazität
Bei der einreihigen Vier-Punkt-Kontaktstruktur berühren sich die Stahlkugel und die Laufbahn an vier Punkten, und ein Satz von Lagern kann die komplexe kombinierte Last ausgleichen. Diese Konstruktion ersetzt die traditionelle Mehrlagerkombination und reduziert das Gewicht der Host-Struktur um mehr als 20%.
Tiefinduktionshärteverfahren
Die Tiefe der Oberflächenhärtungsschicht der Laufbahn wird mit drei bis sechs Millimetern kontrolliert, was die Kontaktermüdungsfestigkeit erheblich verbessert. Unter normalen Arbeitsbedingungen kann sie das frühzeitige Abblättern der Laufbahn wirksam verhindern und die umfassende Lebensdauer des Produkts um mehr als drei Jahre verlängern.
Vorteile der kompakten Raumaufteilung
Durch die einreihige Ausführung der Kugellager sind die axialen und radialen Abmessungen im Vergleich zu zweireihigen Kugellagern um 30% reduziert. Dies bietet Entwicklungsingenieuren eine größere Gestaltungsfreiheit und erleichtert die Platzierung von Antrieben in engen Räumen.
CNC-Präzisionsschleiftechnik für Zahnräder
Das Getriebeteil wird mit hochpräziser CNC-Zahnradfräs- oder Zahnradschleiftechnik hergestellt, um sicherzustellen, dass das Zahnseitenspiel innerhalb von 0,2 mm liegt. Die hochpräzise Verzahnung reduziert die Stöße und Vibrationen während des Betriebs und verringert das Übertragungsgeräusch um zehn Dezibel.
Vollständig versiegeltes Langzeitschutzsystem
die Verwendung von Anti-Aging-Nitril-Gummi-Dichtungsstreifen, kann mehr als 98% der externen Staub und Feuchtigkeit Eindringen zu blockieren. Selbst im Freien oder in nasser Umgebung kann es das interne Fett rein halten und die Ausfallzeit durch Fremdkörperverschleiß reduzieren.
Optimiertes Anlaufreibungsmoment
Durch die genaue Kontrolle des Spiels zwischen dem Wälzkörper und der Laufbahn wird ein sehr geringer Anlaufreibungswiderstand erreicht. Diese Eigenschaft gewährleistet die Laufruhe des Geräts bei niedrigen Drehzahlen und reduziert den Energieverbrauch des Antriebsmotors.
| Parameter-Element | Spezifikationen/Beschreibung | Anmerkungen |
| Standardgrößen | BQ, NQ, HQ, PQ, PQ3 | Entspricht den internationalen DCDMA-Standards |
| Schneidegerät Größe | 1308 (13mm), 1613 (16mm), 1913 (19mm) | Auswahl nach der Härte der Formation |
| Anzahl der Klingen | 3 - 6 Flügel | Wenigschneidige Bohrer eignen sich zum schnellen Bohren in weichem Gestein, während mehrschneidige Bohrer für hartes Gestein geeignet sind. |
| Geeignete Lithologie (Formation) | Schlammstein, Sandstein, Kalkstein, SchieferSalzgestein | Mohs-Härte 3-7 (f < 12) |
| Material des Gehäuses | Matrixgehäuse / Stahlgehäuse | Der Reifenkörper ist verschleißfest und der Stahlkörper ist stoßfest. |
| Rückenrechen | 15° - 25° einstellbar | Je größer der Winkel, desto höher die Schlagfestigkeit, je kleiner der Winkel, desto höher die Schnittgeschwindigkeit. |
| Anschlussgewinde | API Normales, IF- oder spezielles Gewinde für Kernbohrrohre | Nach einer Hochfrequenz-Abschreckbehandlung ist es ermüdungsbeständig. |
| Empfohlenes WOB (Arbeitsgewicht am Bohrer) | 6 - 15 kN (je nach Bohrerdurchmesser) | Im Vergleich zu imprägnierten Diamantbohrern ist weniger Bohrdruck erforderlich. |
Vier-Punkt-Kontakt-Kugeldrehverbindung Kontrastpunkt
Begrenzte Regelung für leichte Ausrüstung
In Anbetracht der Anforderungen von Kleinkranen an geringes Gewicht und hohe Lastanforderungen bietet das Slewbearingtec ein kompaktes Vierpunktkontaktsystem, um das Problem der schweren zweireihigen Lager zu lösen.Korrosionsschutz und -kontrolle in salzhaltiger Umgebung
Mit dem Ziel, die Korrosion von Lagern für den Küstenbetrieb zu verhindern, bieten wir eine spezielle Oberflächenphosphatierung mit Langzeitversiegelung an, um das Risiko eines Korrosionsausfalls durch 80% zu verringern.Schwieriges Problem der Anpassung der Position von nicht standardisierten Installationslöchern
Mit dem Slewbearingtec kann das Problem, dass die Position der Bohrung bei der Umrüstung der alten Anlage nur schwer angepasst werden kann, gelöst werden, da der Käufer die Bohrung aufgrund der Abweichung der Position nicht montieren kann.Vier-Punkt-Kontakt-Kugeldrehverbindung für Menschen
Ingenieur für Forschung und Entwicklung im Bereich Sanitärtechnik
Verantwortlich für die Konstruktion des Rotationssystems einer Kehrmaschine oder eines Müllverdichtungswagens, die Vierpunkt-Kugellager mit kompakter Struktur und hoher Korrosionsbeständigkeit erfordern.
Betreuer für die Beschaffung von Photovoltaikanlagen
auf der Suche nach einer Solartracker-Drehscheibe, die dem Kippmoment der Windlast standhält und eine extrem hohe Kosteneffizienz aufweist, wobei der Schwerpunkt auf der Lieferkapazität für große Stückzahlen liegt.
Experte für die Wartung von Baumaschinen
die für die Wartung von Betonpumpenfahrzeugen oder Kleinbaggern vor Ort verantwortlich sind und hochwertige Ersatzteile benötigen, um Bauverzögerungen aufgrund von Schwenkausfällen zu vermeiden.
Automatisierungsintegrator
Design Industrie-Schweißroboter oder Material Stapeln Drehtisch, das Streben nach Schwenkbarkeit Stabilität und niedrige Anlaufmoment, um die Wiederholbarkeit der Positioniergenauigkeit zu gewährleisten.
Anleitung für Vier-Punkt-Kontakt-Kugeldrehverbindungen
Prüfen Sie die Bearbeitungsgenauigkeit der Auflagefläche
Vor dem Einbau muss sichergestellt werden, dass der Ebenheitsfehler des Montagesockels innerhalb von 0,2 mm liegt, um ein Verklemmen der Laufbahn aufgrund ungleichmäßiger Belastung zu vermeiden.
Querbefestigung von hochfesten Bolzen
Verwenden Sie Schrauben der Festigkeitsklasse 10.9 und ziehen Sie sie dreimal nach dem Prinzip der 180-Grad-Symmetrie an. Es ist strengstens untersagt, stattdessen Schrauben mit geringerer Festigkeit zu verwenden.
Führung für die Einstellung des Getriebespiels
Stellen Sie die Position des Antriebsritzels am höchsten Punkt des Rundlaufs des Zahnkranzes ein, um sicherzustellen, dass das Spiel den Spezifikationen entspricht und das Auftreten von Spitzenzähnen während des Betriebs verhindert wird.
Erstinbetriebnahme, Schmierung und Wartung
Prüfen Sie die Vorspannkraft der Schrauben, nachdem das Gerät 50 Stunden lang gelaufen ist, und geben Sie alle 100 Stunden eine angemessene Menge Schmierfett auf Lithiumbasis über die Fettdüse nach.
