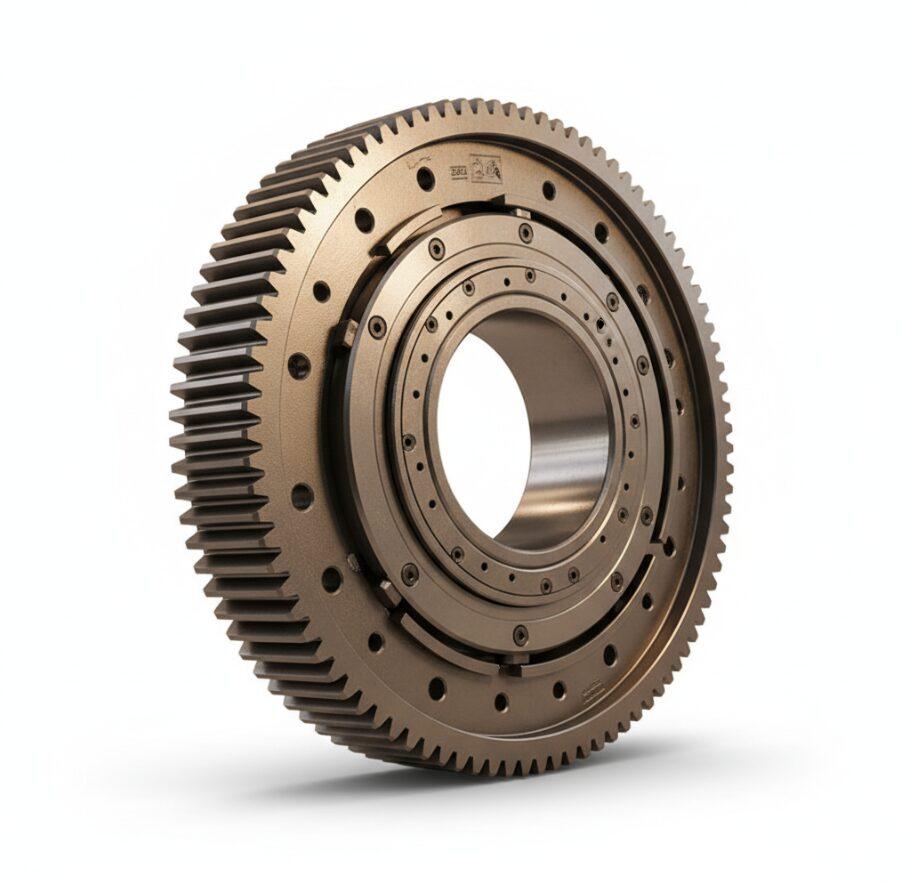

Drehkranzkran direkt von der Fabrik
Die Slewbearingtec ist speziell für schwere Kran-Drehvorrichtung, aus 42CrMo geschmiedetem legiertem Stahl, Laufbahn durch Oberflächen-Induktionshärtung Behandlung, die Härte von HRC58 oder mehr. die Schwenklager Kran kann extrem hohe axiale Kraft und Kippmoment zu tragen, und arbeiten mit der hochpräzisen Verzahnung Design, um die reibungslose Rotation der Ausrüstung zu gewährleisten und erheblich verlängern die Wartungs-und Austausch-Zyklus, so dass die Gruppe Kauf von Unternehmen zu übernehmen.
42CrMo
Material:
58 Grad
Härte der Laufbahn:
acht
Ganggenauigkeit:
Schwenklager-Kran Merkmale
Verbessertes Abschreckverfahren für Laufbahnen
Durch den Einsatz der Mittelfrequenz-Induktionshärtungstechnologie wird die effektive Härtungsschichttiefe der Laufbahn zwischen 3 und 5 mm gesteuert, und die Härte liegt stabil zwischen HRC58 und 62. Im Vergleich zu oberflächlichen Härtungsprodukten verhindert diese tiefe Behandlung effektiv das Abplatzen der Oberfläche und die plastische Verformung der Laufbahn unter hoher Last des Krans, und die Lebensdauer wird um 40% erhöht.
Optimierte Verzahnungsgenauigkeit
Die Verzahnungsgenauigkeit entspricht streng den Normen ISO 5 oder AGMA acht, und die Rauheit der Zahnoberfläche wird innerhalb von Ra3,2 kontrolliert. Diese hochpräzise Zahnradbearbeitung reduziert die Stoßbelastung des Drehkranlagers beim Anfahren und Bremsen erheblich, verringert den Zahnradverschleiß um 60% und reduziert den Geräuschpegel während des Betriebs.
hochfestes monolithisches Schmiedematerial
Es wird hochwertiger 42CrMo-Vergütungsstahl verwendet, dessen Zugfestigkeit über 980 MPa liegt und dessen Kälteschlagenergie KV2 größer als 27 J ist. Verglichen mit dem gewöhnlichen 50Mn-Material hat das Material eine stärkere Bruchfestigkeit in kalter Umgebung oder bei übermäßiger Belastung und eliminiert das Sicherheitsrisiko eines Zahnradbruchs.
Alterungsbeständiges Dichtungssystem
Ausgestattet mit einer öl- und ozonbeständigen Nitrilgummi-Doppellippendichtung, die speziell für den rauen Außeneinsatz entwickelt wurde. Das Dichtungssystem kann effektiv verhindern, dass Sandstaub und Regenwasser in das Innere der Laufbahn eindringen, den Verlust von Schmierfett verhindern und das Wartungsintervall des Drehkranlagers in staubiger Umgebung um das Doppelte verlängern.
spielfreie Vorspanntechnik
Präzise Vorspannung vor Verlassen des Werks, strenge Kontrolle des Axial- und Radialspiels. Bei Hebevorgängen mit hohen Präzisionsanforderungen eliminiert diese spielfreie Konstruktion das Rütteln beim Drehen des Auslegers, gewährleistet die Genauigkeit der Hubpositionierung und verbessert die Betriebssicherheit erheblich.
Universelle Installationskompatibilität
Hergestellt nach den OEM-Spezifikationen der wichtigsten Kranmarken, wird die Abweichung der Montagelochposition innerhalb von 0,2 mm kontrolliert. Es besteht keine Notwendigkeit für eine sekundäre Verarbeitung vor Ort, und das Wartungspersonal kann alte Teile direkt austauschen, wodurch die Wartungszeit der Ausrüstung von durchschnittlich 8 Stunden auf weniger als 4 Stunden verkürzt wird.
Verschiedene Arten von Großwälzlagern
Einreihiges Kugeldrehkranzlager
Auf der Grundlage der Vier-Punkt-Kugellager Design bietet diese Serie optimale Wirtschaftlichkeit und Kapazität bei gegebenen Abmessungen. Es wurde speziell als effiziente Lösung für den Ersatz bestehender Mehrlagersysteme entwickelt.
Zweireihiges Kugeldrehkranzlager
Durch die Verwendung eines Acht-Punkt-Kontakt-Kugellager Struktur bietet diese Konstruktion eine überragende Lastaufnahme und eine 80% erhöht die Kapazität im Vergleich zu einem einreihigen Vierpunktkontakt-Kugellager gleicher Größe. Er ist ideal für schwere Anwendungen, die eine kompakte Stellfläche erfordern.
Drehverbindungen mit Außenverzahnung
Dieses Lager verfügt über eine Kreuzzylinderrollenlager Konstruktion. Es zeichnet sich aus durch seine hohe Steifigkeit und konstanter Widerstand gegen RotationDas macht sie zur bevorzugten Wahl für Präzisionsgeräte, die eine hohe Stabilität und Steifigkeit erfordern.
Drehverbindungen mit Innenverzahnung
Mit integrierter Verzahnung am Außenring für direkte Antriebsübertragung. Diese Konfiguration kann kombiniert werden mit dreireihiges Rollenlager Interna zu bieten die höchste Kapazität für einen bestimmten DurchmesserDadurch eignet er sich für schwere Maschinen, bei denen Drehmomentübertragung und Tragfähigkeit von entscheidender Bedeutung sind.
Drehverbindungen ohne Getriebe
Die Verzahnung des Innenrings spart Platz und schützt den Antriebsmechanismus. Dieser Typ ermöglicht eine kompakte Installation und kann angepasst werden mit Drahtwälzlager Technologie zu sein 60% ist im Vergleich zu Ganzstahllagern gleicher Größe leichterund bietet eine leichte und dennoch dauerhafte Lösung.
Eine vielseitige getriebelose Konstruktion, bei der der Antriebsmechanismus unabhängig von den Lagerringen ist. Es bietet die Flexibilität, mit verschiedenen internen Strukturen angepasst zu werden - von Vier-Punkt-Kontaktkugeln für optimale Wirtschaftlichkeit zu Kreuzrollen für hohe Steifigkeit-abhängig von den spezifischen Anforderungen der Anwendung an die Bewegungssteuerung.
Tabelle mit technischen Daten für Schwenkkrane
| Parameter-Elemente | Technische Indikatoren | Bemerkung |
| Kernmaterialien | 42CrMo / 50Mn | Integrale Schmiede- und Vergütungsbehandlung |
| Härte der Laufbahn | 55 - 62 HRC | Mittelfrequenz-Induktionshärtung |
| Weicher Bandbereich | Gekennzeichnet mit einem "S"-Stempel | In einem nicht tragenden Bereich installieren. |
| Getriebetyp | Äußere Zähne / Innere Zähne / Zahnlos | Gemäß den AGMA-Normen |
| Härte der Zahnoberfläche | 50 - 60 HRC | Optionales Abschrecken der Zahnoberfläche |
| Dichtungsmaterial | Nitril-Butadien-Kautschuk (NBR) | Temperaturbereich: -30℃ bis 120℃ |
| Methode der Schmierung | Schmierfett auf Lithiumbasis EP2 | Vorabgefüllt vor der Lieferung |
| Toleranzgrad | IT7 - IT8 | Geeignet für Präzisionsrotation |
| Strukturelle Form | Einreihige Vier-Punkt-Kugel / Zweireihige Kugel | Je nach Belastung auswählen |

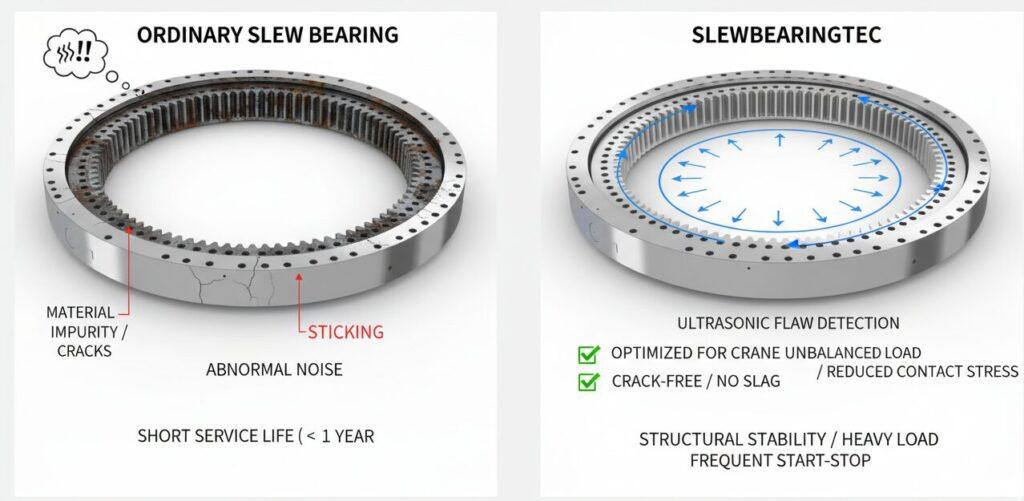

Schwenklagerkran Vergleichspunkte
Herkömmliche Großwälzlagerkrane weisen häufig Mängel in Bezug auf die Materialreinheit und die Gleichmäßigkeit der Wärmebehandlung auf, was nach weniger als einem Jahr der Nutzung zu Festklemmen oder abnormalen Geräuschen führt. Durch den gesamten Prozess der Ultraschall-Fehlererkennung stellt das Slewbearingtec sicher, dass es keine Risse und Schlacken im Inneren gibt, und zeigt eine extrem hohe strukturelle Stabilität unter der Bedingung einer schweren Last und häufigem Starten und Stoppen. Im Vergleich zu den auf dem Markt erhältlichen Allzweckteilen sind die Slewbearingtec-Produkte speziell für die unausgewogene Lastcharakteristik von Kränen optimiert, und die Kontaktspannungskonzentration ist reduziert.
Lösen Sie das Problem der Fehlausrichtung der Befestigungslöcher
Lösen Sie das Problem der frühen Zahnfrakturen
Lösen Sie das Problem des Verklebens, das durch das Abschälen der Laufbahn verursacht wird
Drehkranzkran Anwendbare Menge

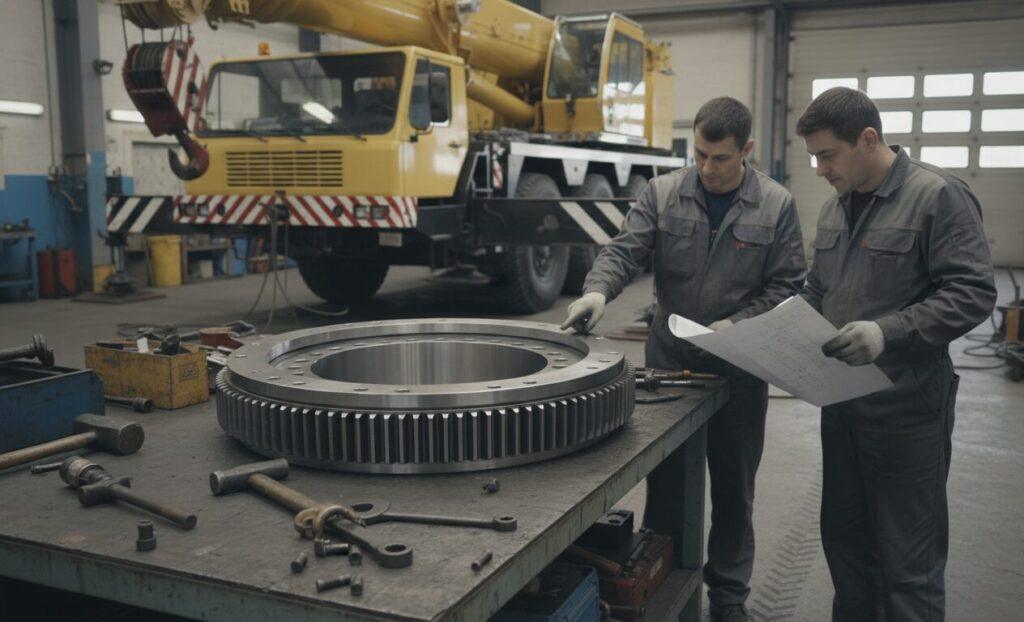

Dienstleister für die Wartung von Mobilkränen
Er eignet sich für Unternehmen, die sich auf die Wartung von Autokränen und Allradkränen spezialisiert haben. Das hochgradig austauschbare Design des Großwälzlagerkrans kann die Anforderungen von Notfallreparaturen erfüllen, den Werkstätten helfen, schnell auf Ausfälle beim Endkunden zu reagieren und die Zeit vor Ort zu reduzieren.

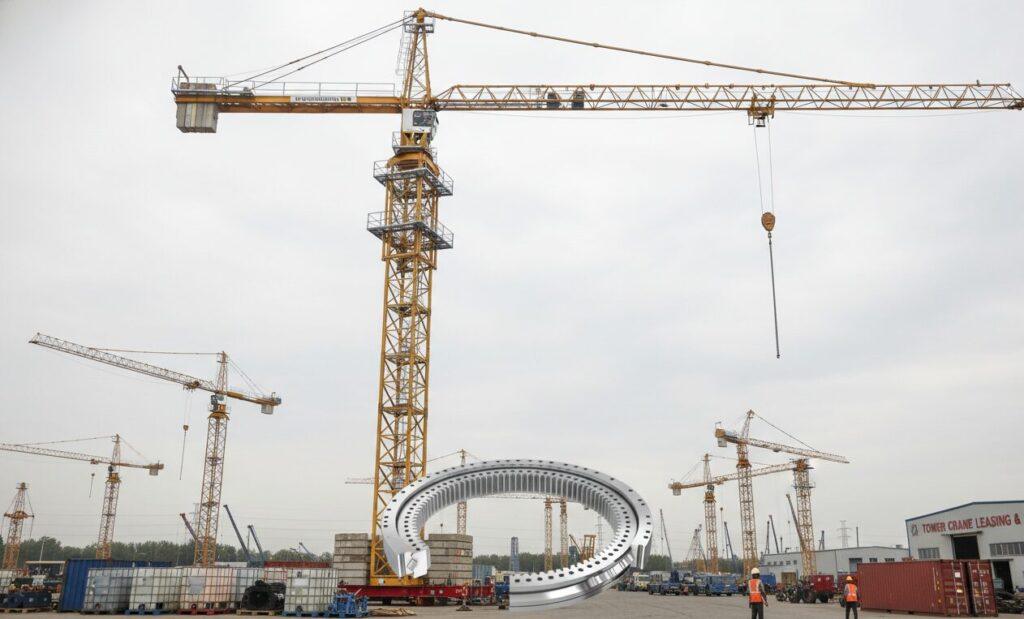

Turmkran-Leasinggesellschaft
Für Leasingunternehmen mit einer großen Anzahl von Turmkrananlagen. Unsere hochverschleißfesten Produkte können sich an die hohe Frequenz des Turmkran-Rotationsbetriebs anpassen, die Verlustrate von Ersatzteilen während der Leasingdauer erheblich reduzieren und Leasingunternehmen dabei helfen, die Wartungskosten für den gesamten Lebenszyklus der Anlagen zu kontrollieren.

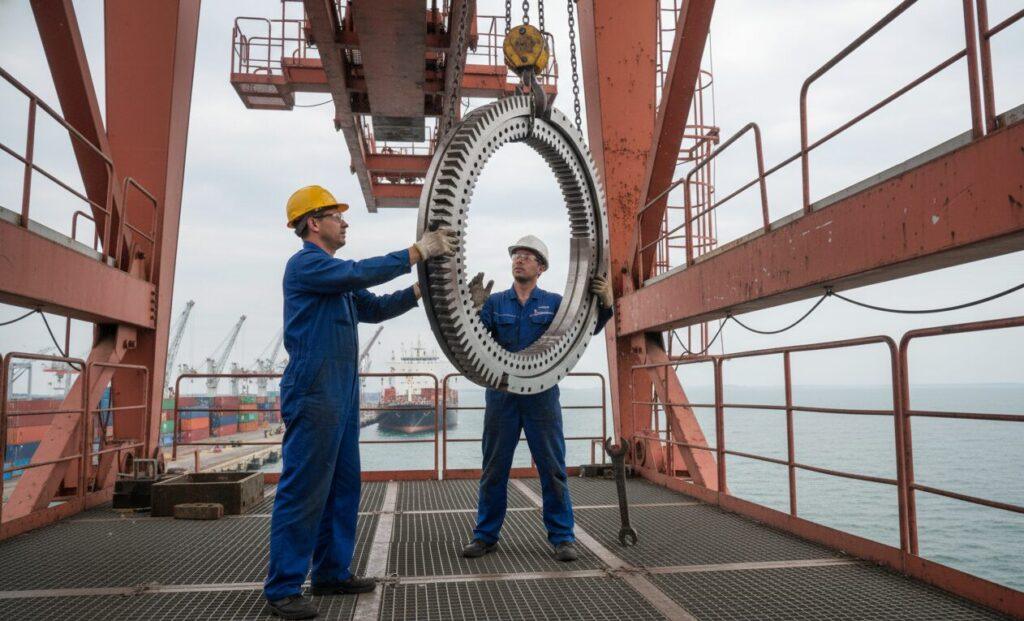

Abteilung für die Instandhaltung von Hafenmaschinen
Geeignet für interne Wartungsteams von Hafenportalkränen und Schwimmkrananlagen. Angesichts der hohen Salzsprühnebel-Korrosionsbelastung im Hafen kann unsere verbesserte Versiegelung und Rostschutzbehandlung der Erosion der Meeresumwelt wirksam widerstehen und den kontinuierlichen Betrieb der Hafenlogistikanlagen gewährleisten.

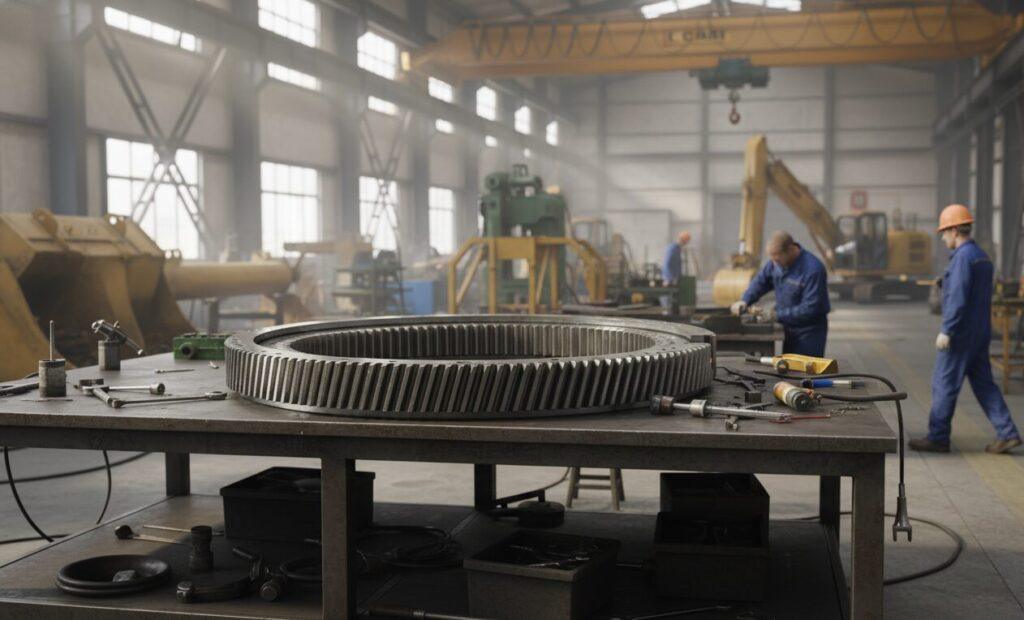

Baumaschinen Gebrauchtmaschinenaufbereiter
Für Unternehmen, die gebrauchte Krane recyceln und wiederaufbereiten. Die Aufarbeitung mit den hochwertigen Großwälzlagern von slewbearingtec kann die Leistungsbewertung und den Wiederverkaufspreis von Gebrauchtmaschinen erheblich verbessern und bietet der aufgearbeiteten Maschine eine Drehstabilität, die der einer neuen Maschine nahe kommt.
Gebrauchsanweisung Schwenklagerkran
Reinigung der Referenzfläche der Anlage
Vor der Montage des Drehkrans muss die Kranhalterung gründlich von Farbe, Rost und Graten gereinigt werden. Verwenden Sie Industriealkohol, um die Oberfläche zu reinigen, und stellen Sie sicher, dass der Ebenheitsfehler bei der Installation nicht mehr als 0,15 mm beträgt, um eine Verformung der Stütze aufgrund eines unebenen Untergrunds zu vermeiden.
Positionierung des Softbands
Achten Sie auf die "S"-Markierung an der Stirnseite des Innen- oder Außenrings des Lagers, die die weiche Zone der Laufbahnabschreckung darstellt. Bei der Installation muss dieser Bereich in einem nicht belasteten Bereich oder einem Bereich, in dem nicht häufig gearbeitet wird, platziert werden, normalerweise senkrecht zur maximalen Belastungsrichtung des Krans.
Reihenfolge des Vorspannens der Schrauben
Ziehen Sie die Schrauben nicht in einer kreisförmigen Reihenfolge an. Hochfeste Schrauben müssen verwendet und in 3 Schritten in einer symmetrischen 180-Grad-Sternfolge angezogen werden, um 30%, 80% bzw. 100 des angegebenen Drehmoments zu erreichen. Abschließend sind alle Schrauben zu überprüfen, um eine gleichmäßige Anzugskraft zu gewährleisten.
Einstellung des Zahnseitenabstandes
Nach Abschluss der Montage muss der Eingriffsspalt zwischen Zahnrad und Ritzel überprüft werden. Messen Sie an 3 gleichmäßig verteilten Punkten des Umfangs, um sicherzustellen, dass das Flankenspiel zwischen 0,25 und 0,40 mm liegt, und tragen Sie eine angemessene Menge Fett auf die Zahnoberfläche auf, um zu prüfen, ob der Kontaktpunkt zentriert ist.

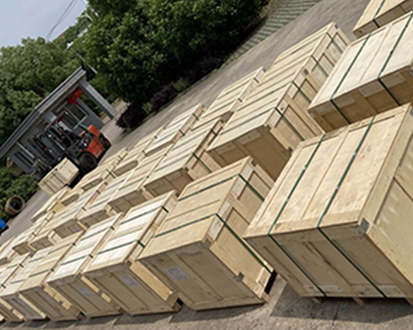

Werk und Zertifikat
Zertifikat
FAQ und Kontakt
Willkommen auf unserer Seite mit den häufig gestellten Fragen. Wir haben hier Antworten auf häufig gestellte Fragen zusammengestellt und hoffen, Ihnen damit klare und schnelle Lösungen bieten zu können. Wenn Sie die gewünschten Informationen hier nicht finden können, wenden Sie sich bitte an unser Kundendienstteam.
FAQ
Bitte nehmen Sie Kontakt mit uns auf. Wir freuen uns darauf, von Ihnen zu hören.
