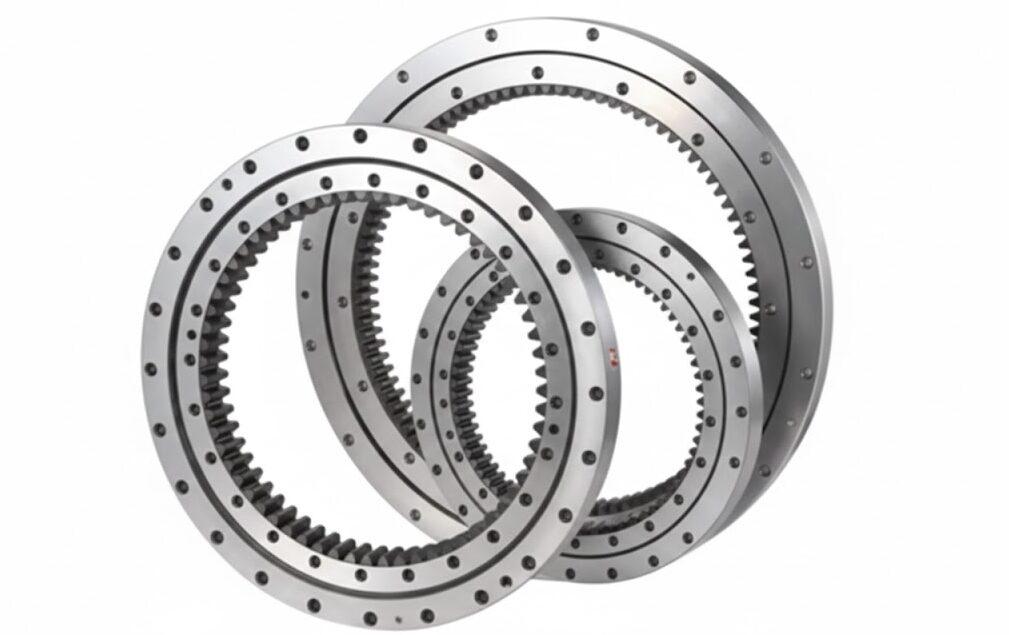

Kranschwenkring versandfertig
Mit 42CrMo geschmiedetem Stahl und Laufbahn Zwischenfrequenz Abschrecken Prozess, mit ausgezeichneten Anti-Umdrehen Drehmoment Kapazität, für schwere Hebezeuge hochfesten Rotation Design entwickelt. Slewbearingtec ist die Quelle Hersteller, ohne alle Handelsvermittler, können maßgeschneiderte Dienstleistungen bieten, können sehr wettbewerbsfähige Preise ab Werk und so kurz wie 15 Tage schnelle Lieferung Garantie bieten.
Unsere Produkte
Merkmale von Kranschwenkringen
Verbesserung der Härte von Laufbahnen durch Abschreckung
Die Oberfläche der Laufbahn wird einer Hochfrequenz- und Mittelfrequenz-Abschreckbehandlung unterzogen, und die Härte liegt stabil bei 55 bis 60 HRC, wodurch die durch die Hochfrequenzrotation verursachte Metallermüdung wirksam reduziert und die Lebensdauer des Krandrehgestells erheblich verlängert wird.
Präzise Kontrolle der Spieltoleranz
Die Bearbeitungsgenauigkeit des Zahnrads wird streng innerhalb von 0,05 mm kontrolliert, und die Kontaktfläche der Zähne ist größer als 70% mm, was den Stoßverschleiß beim Heben schwerer Gegenstände erheblich reduziert und die mechanischen Vibrationen des Rotationssystems verringert.
Signifikante Erhöhung des tragenden Drehmoments
Durch die Verwendung von geschmiedetem 42CrMo-Stahl mit hohem Kohlenstoffgehalt und strenger Ultraschallprüfung übersteigt die Streckgrenze 850 MPa und kann dem ultimativen Kippmoment des Krans im extremen Zustand des Teleskopauslegers standhalten.
Versiegelte, staubdichte Struktur
Die Konfiguration des hochverschleißfesten Nitrilgummi-Doppellippendichtrings reduziert die Eindringrate von Staub und Wasserdampf um mehr als 90%, was den Arbeitsaufwand der Wartungstechniker für die Reinigung von verunreinigtem Fett erheblich reduziert.
Optimierung des Designs des Öleinspritzkanals
Im Inneren befinden sich gleichmäßig verteilte, unabhängige Schmierölkanäle, so dass das Schmierfett die Wälzkörper in alle Richtungen abdecken kann. Dadurch wird die tägliche Wartungszeit des 40% reduziert und eine Blockierung aufgrund von lokalem Ölmangel vermieden.
Hohe Kompatibilität der Standardgröße
Der Abstand zwischen den Installationslöchern und die Größe der Flansche werden in strikter Übereinstimmung mit den Industriestandards hergestellt, und die Abweichung der Lochposition beträgt weniger als 0,1 mm, was eine nahtlose und schnelle Installation durch das Wartungspersonal bei der Überholung der Ausrüstung oder dem Austausch im Notfall gewährleistet.
Technische Daten der Krandrehverbindung
| Name des Parameters | Spezifikationen und Datenstandards | Anwendungsbereich und Anweisungen |
| Innen- und Außenringmaterialien | 42CrMo / 50Mn Schmiedestahl | Spezialisierte Hochlast-Schwerlastkranausrüstung |
| Aushärtung der Laufbahn | 55 HRC - 60 HRC | Erhöht die Druckfestigkeit und den Widerstand gegen Metallermüdung. |
| Karosserietyp rollen | Stahlkugeln/gekreuzte zylindrische Rollen | Anpassungsfähig an unterschiedliche axiale und radiale Belastungsbedingungen |
| Getriebetyp | Außenverzahnung / Innenverzahnung / Getriebelos | Kundenspezifische Fertigung basierend auf der Auslegung des Antriebsmotors |
| Härten der Zahnoberfläche | 45 HRC - 50 HRC | Geringerer Verschleiß beim Eingriff des Antriebsritzels |
| Radiales/Axiales Spiel | 0,02 mm - 0,06 mm | Hohe Präzision bei der Positionierung der Kranauslegerdrehung gewährleisten |
| Käfigmaterial | Nylon/Messing Abstandshalterblock | Verringerung der Betriebsgeräusche und Verbesserung der Schmiereffizienz |
| Dichtungsring-Material | Doppellippendichtung aus Nitrilkautschuk | Geeignet für Arbeitsumgebungen mit hoher Staubbelastung und hoher Luftfeuchtigkeit |
| Extreme Betriebstemperatur | -40 Grad Celsius bis 120 Grad Celsius | Erfüllt die Betriebsanforderungen von Industriestandorten bei extrem kalten bis hohen Temperaturen |
| Qualität der Verbindungsschraube | Stufe 10.9 oder Stufe 12.9 | Hält extremen Zugkräften stand, um die Sicherheit der Installation zu gewährleisten |
Kranschwenkring Vergleichspunkte
Im Vergleich zu den herkömmlichen Großwälzlagern, die aus gewöhnlichem Kohlenstoffstahl hergestellt und einer groben Wärmebehandlung unterzogen werden, verfügt die von Slewbearingtec hergestellte Krandrehverbindung über eine spezielle sekundäre Oberflächenhärtung am Zahnfuß. Dieser Prozess ermöglicht es dem Getriebe, den Kran Not-Aus oder Volllast Rückwärtsdrehung zu widerstehen, mit einem sehr hohen Widerstand gegen gebrochene Zähne, um die traditionellen Produkte in der hochintensiven Betrieb der häufigen Auftreten von Getriebe Rissbildung Phänomen zu vermeiden, in höchstem Maße auf die Kontinuität der Kranbau Operationen zu gewährleisten. Im Hinblick auf die strukturelle Stabilität hat Slewbearingtec strengere Kriterien für die Kontrolle des Axial- und Radialspiels eingeführt. Verglichen mit dem weit verbreiteten Problem des großen Rotationsschwappens bei ähnlichen Alternativen, komprimieren unsere Produkte den Spielfehler genau. Dadurch wird nicht nur die absolute Genauigkeit beim Heben und Positionieren in großer Höhe verbessert, sondern auch der abnormale mechanische Lärm während des Betriebs der gesamten Maschine erheblich reduziert und eine sicherere und zuverlässigere Betriebsgarantie für Bedienungs- und Wartungsingenieure an der Front geboten.
Überwindung des schwierigen Problems der Laufbahneindrücke bei hoher Belastung
Eliminieren Sie die versteckte Gefahr eines Dichtungsversagens in extrem rauen Umgebungen
Behebung von Größenabweichungen bei der Wartung von Teilen nach dem Verkauf
Krandrehkranz Zielgruppe

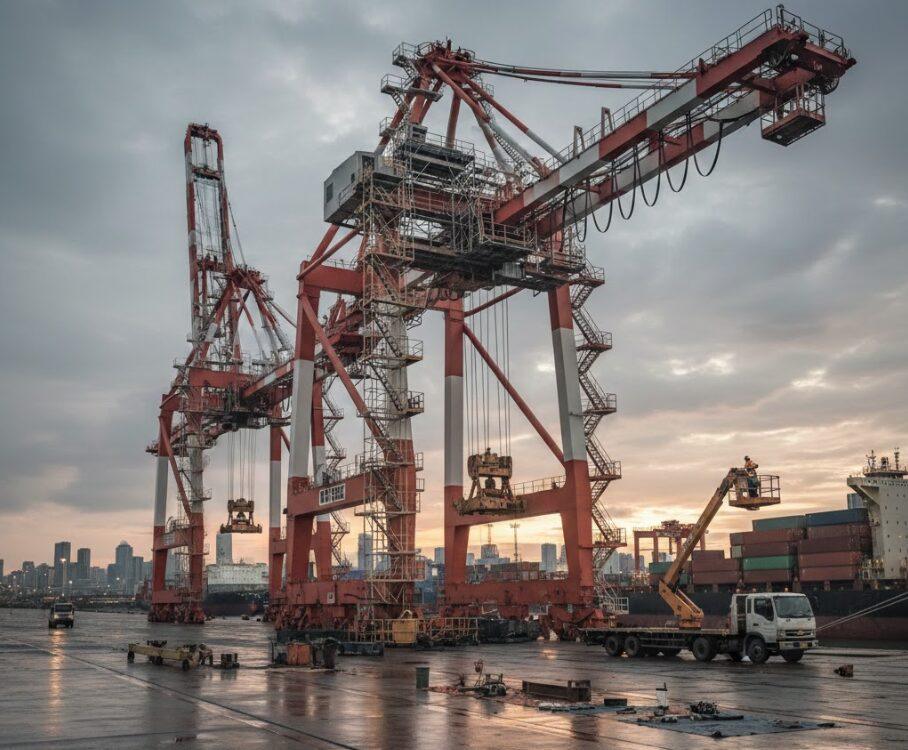

Hafenterminal-Kranwartungsteam
Hafen-Containerbrücken müssen vierundzwanzig Stunden lang ununterbrochen unter hoher Last betrieben werden. Das Produkt verfügt über eine extrem hohe Ermüdungsfestigkeit und Salzsprühnebelabdichtung, die sich sehr gut für die regelmäßige Überholung und den Austausch von Teilen der Hafenausrüstung eignet und die enormen wirtschaftlichen Verluste, die durch den unerwarteten Stillstand der Ausrüstung verursacht werden, wirksam verringern kann.

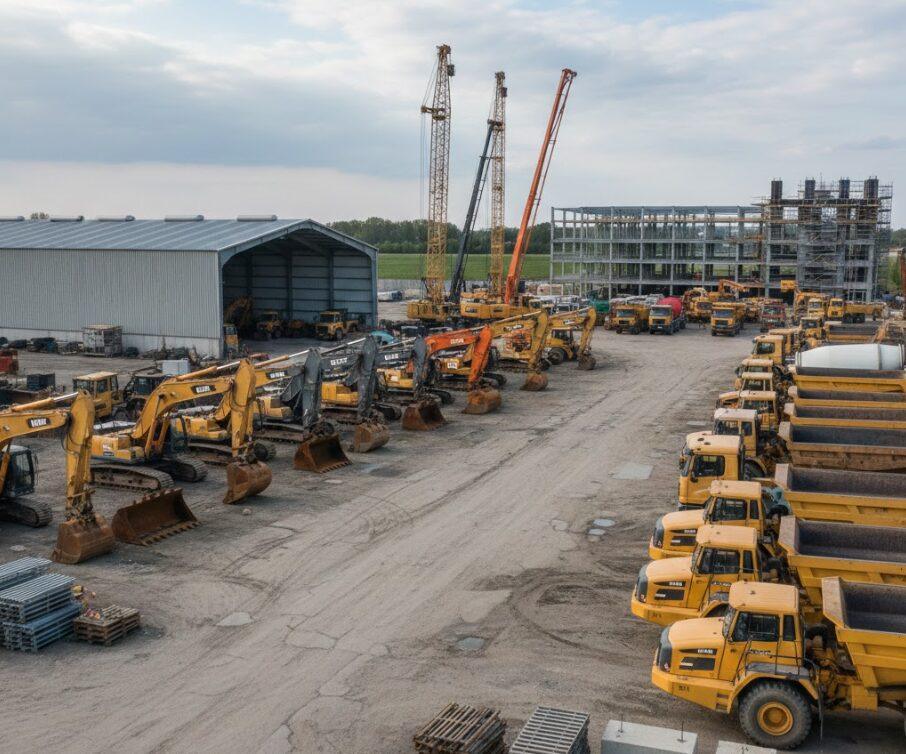

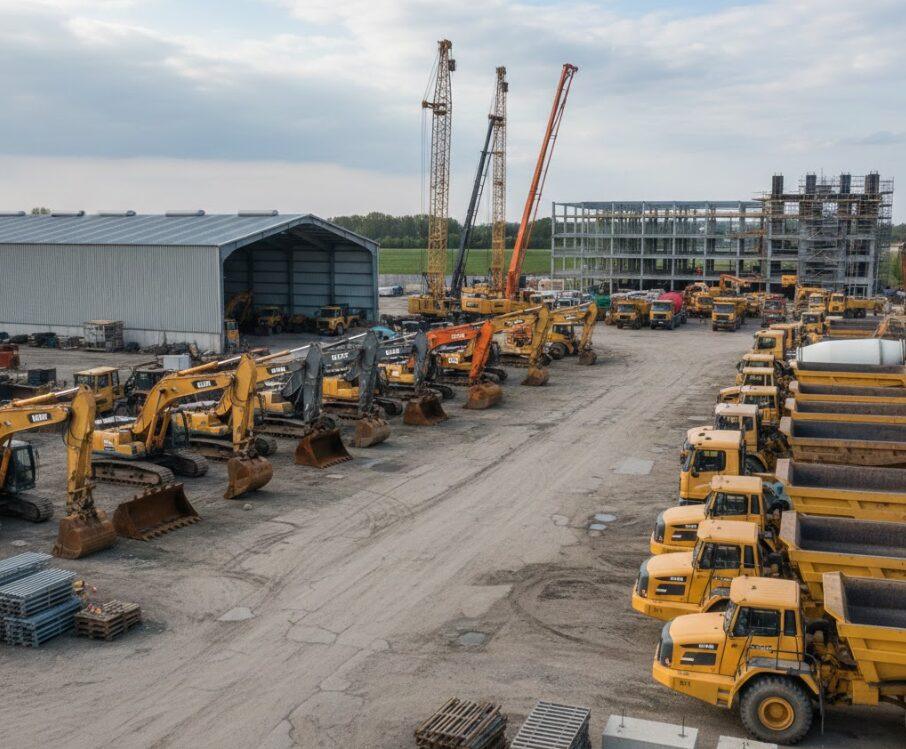

Wartungsabteilung der Baumaschinen-Leasinggesellschaft
Der Einsatz von Mietgeräten ist komplex, und die Haltbarkeit von Ersatzteilen ist äußerst anspruchsvoll. Großwälzlager mit hoher Verschleißfestigkeit und hoher Tragfähigkeit können Vermietern dabei helfen, die tägliche Wartungshäufigkeit von Turmdrehkränen zu reduzieren und die Kosten für den Langzeitbetrieb und die manuelle Wartung im Langzeiteinsatz effektiv zu kontrollieren.
Ausrüstungswartungsgruppe der Offshore-Engineering-Plattform
Offshore-Kräne sind immer mit dem Problem des Kippmoments konfrontiert, das durch starken Wind und korrosive Meeresumwelt verursacht wird. Dieses Produkt verfügt über eine ausgezeichnete Zugfestigkeit und eine strenge Antikorrosionsschutzstruktur, die sicherstellen kann, dass sich die Hebeausrüstung von Schiffen und Bohrinseln auch unter rauen Seebedingungen sicher und reibungslos drehen kann.

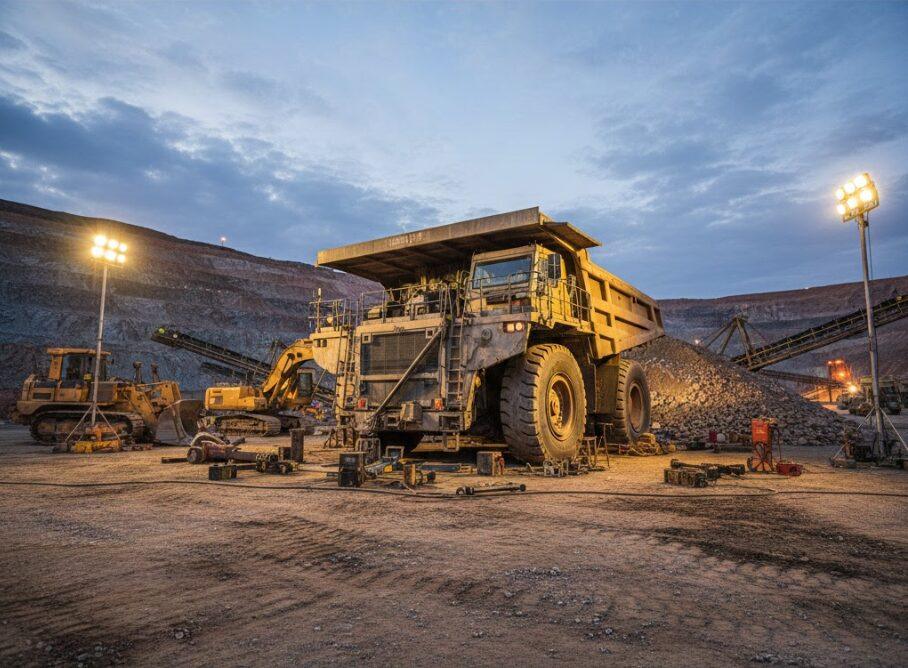

Vor-Ort-Notfall-Reparaturgruppe für schwere Bergwerksausrüstung
Bergbau-Fördermaschinen arbeiten oft in rauen Umgebungen voller Schlacke und Staub. Der eingebaute staubdichte Doppellippendichtring und das praktische Design des Öleinfüllkanals verringern die Schwierigkeiten bei der Wartung der Schmierung, der Beseitigung von Hindernissen und dem Austausch von Komponenten für die Reparaturingenieure von Bergbaumaschinen im extremen Außeneinsatz erheblich.
Gebrauchsanweisung Krandrehverbindung
Überprüfung der Ebenheit des Sockels vor dem Einbau
Prüfen Sie den Kransockel mit einem Laser-Ebenheitsmesser, um sicherzustellen, dass der lokale Ebenheitsfehler der Norm entspricht. Rost und Öl auf der Oberfläche des Sockels müssen gründlich entfernt werden, um ungleichmäßige lokale Kräfte während des Betriebs zu vermeiden.
Hochfeste Schraubenkreuzbefestigung
Nach dem Einheben der Krandrehverbindung sind hochfeste Schrauben der Festigkeitsklasse 10.9 oder höher in Verbindung mit dem Drehmomentschlüssel zu verwenden, und die Schrauben sind schrittweise in drei Schritten entsprechend der diagonalen Kreuzfolge bis zur Nennvorspannung anzuziehen.
Genaue Einstellung des Zahneingriffsflankenspiels
Messen Sie beim Einbau des Antriebsritzels immer mit einer Fühlerlehre das Eingriffsspiel am höchsten Punkt des Zahnradauslaufs. Stellen Sie das Spiel innerhalb der Standardtoleranzen ein und tragen Sie gleichmäßig Schmierfett auf die Kontaktflächen auf.
Regelmäßige Kontrolle und Wartung der Öleinspritzung und des Ölspiels
Alle 100 Betriebsstunden des Geräts muss eine ausreichende Menge Hochdruckfett auf Lithiumbasis durch einen speziellen Kanal in das Innere des Geräts eingebracht werden. Messen Sie das Axialspiel regelmäßig mit einer Messuhr und tauschen Sie es rechtzeitig aus, wenn es den Warnwert überschreitet.
Werk und Zertifikat
Zertifikat
FAQ und Kontakt
Willkommen auf unserer Seite mit den häufig gestellten Fragen. Wir haben hier Antworten auf häufig gestellte Fragen zusammengestellt und hoffen, Ihnen damit klare und schnelle Lösungen bieten zu können. Wenn Sie die gewünschten Informationen hier nicht finden können, wenden Sie sich bitte an unser Kundendienstteam.
Bitte nehmen Sie Kontakt mit uns auf. Wir freuen uns darauf, von Ihnen zu hören.
Kranschwenkring versandfertig
Mit 42CrMo geschmiedetem Stahl und Laufbahn Zwischenfrequenz Abschrecken Prozess, mit ausgezeichneten Anti-Umdrehen Drehmoment Kapazität, für schwere Hebezeuge hochfesten Rotation Design entwickelt. Slewbearingtec ist die Quelle Hersteller, ohne alle Handelsvermittler, können maßgeschneiderte Dienstleistungen bieten, können sehr wettbewerbsfähige Preise ab Werk und so kurz wie 15 Tage schnelle Lieferung Garantie bieten.
42CrMo
Material:
55 bis 60HRC
Härte:
kundenspezifisches externes Getriebe
Zahntyp:
Merkmale von Kranschwenkringen
Verbesserung der Härte von Laufbahnen durch Abschreckung
Die Oberfläche der Laufbahn wird einer Hochfrequenz- und Mittelfrequenz-Abschreckbehandlung unterzogen, und die Härte liegt stabil bei 55 bis 60 HRC, wodurch die durch die Hochfrequenzrotation verursachte Metallermüdung wirksam reduziert und die Lebensdauer des Krandrehgestells erheblich verlängert wird.
Präzise Kontrolle der Spieltoleranz
Die Bearbeitungsgenauigkeit des Zahnrads wird streng innerhalb von 0,05 mm kontrolliert, und die Kontaktfläche der Zähne ist größer als 70% mm, was den Stoßverschleiß beim Heben schwerer Gegenstände erheblich reduziert und die mechanischen Vibrationen des Rotationssystems verringert.
Signifikante Erhöhung des tragenden Drehmoments
Durch die Verwendung von geschmiedetem 42CrMo-Stahl mit hohem Kohlenstoffgehalt und strenger Ultraschallprüfung übersteigt die Streckgrenze 850 MPa und kann dem ultimativen Kippmoment des Krans im extremen Zustand des Teleskopauslegers standhalten.
Versiegelte, staubdichte Struktur
Die Konfiguration des hochverschleißfesten Nitrilgummi-Doppellippendichtrings reduziert die Eindringrate von Staub und Wasserdampf um mehr als 90%, was den Arbeitsaufwand der Wartungstechniker für die Reinigung von verunreinigtem Fett erheblich reduziert.
Optimierung des Designs des Öleinspritzkanals
Im Inneren befinden sich gleichmäßig verteilte, unabhängige Schmierölkanäle, so dass das Schmierfett die Wälzkörper in alle Richtungen abdecken kann. Dadurch wird die tägliche Wartungszeit des 40% reduziert und eine Blockierung aufgrund von lokalem Ölmangel vermieden.
Hohe Kompatibilität der Standardgröße
Der Abstand zwischen den Installationslöchern und die Größe der Flansche werden in strikter Übereinstimmung mit den Industriestandards hergestellt, und die Abweichung der Lochposition beträgt weniger als 0,1 mm, was eine nahtlose und schnelle Installation durch das Wartungspersonal bei der Überholung der Ausrüstung oder dem Austausch im Notfall gewährleistet.
Technische Daten der Krandrehverbindung
| Name des Parameters | Spezifikationen und Datenstandards | Anwendungsbereich und Anweisungen |
| Innen- und Außenringmaterialien | 42CrMo / 50Mn Schmiedestahl | Spezialisierte Hochlast-Schwerlastkranausrüstung |
| Aushärtung der Laufbahn | 55 HRC - 60 HRC | Erhöht die Druckfestigkeit und den Widerstand gegen Metallermüdung. |
| Karosserietyp rollen | Stahlkugeln/gekreuzte zylindrische Rollen | Anpassungsfähig an unterschiedliche axiale und radiale Belastungsbedingungen |
| Getriebetyp | Außenverzahnung / Innenverzahnung / Getriebelos | Kundenspezifische Fertigung basierend auf der Auslegung des Antriebsmotors |
| Härten der Zahnoberfläche | 45 HRC - 50 HRC | Geringerer Verschleiß beim Eingriff des Antriebsritzels |
| Radiales/Axiales Spiel | 0,02 mm - 0,06 mm | Hohe Präzision bei der Positionierung der Kranauslegerdrehung gewährleisten |
| Käfigmaterial | Nylon/Messing Abstandshalterblock | Verringerung der Betriebsgeräusche und Verbesserung der Schmiereffizienz |
| Dichtungsring-Material | Doppellippendichtung aus Nitrilkautschuk | Geeignet für Arbeitsumgebungen mit hoher Staubbelastung und hoher Luftfeuchtigkeit |
| Extreme Betriebstemperatur | -40 Grad Celsius bis 120 Grad Celsius | Erfüllt die Betriebsanforderungen von Industriestandorten bei extrem kalten bis hohen Temperaturen |
| Qualität der Verbindungsschraube | Stufe 10.9 oder Stufe 12.9 | Hält extremen Zugkräften stand, um die Sicherheit der Installation zu gewährleisten |
Kranschwenkring Vergleichspunkte
Überwindung des schwierigen Problems der Laufbahneindrücke bei hoher Belastung
Slewbearingtec optimiert den Kontaktkrümmungsradius zwischen dem inneren Wälzkörper und der Laufbahn, zerstreut den Bereich der Spannungskonzentration und löst gründlich das Problem der Industrie, dass die Laufbahnoberfläche zu plastischer Verformung neigt, wenn der schwere Kran überlastet ist.Eliminieren Sie die versteckte Gefahr eines Dichtungsversagens in extrem rauen Umgebungen
Slewbearingtec ist mit einem witterungsbeständigen, doppellippigen Dichtungsring aus Spezialnitrilgummi ausgestattet, der das Eindringen von Wasserdampf und Staub verhindert und die durch das Eindringen von Sedimenten in Küstenhäfen oder auf staubigen Baustellen entstehende Gefahr von Rost und Verklemmungen im Inneren bannt.Behebung von Größenabweichungen bei der Wartung von Teilen nach dem Verkauf
Angesichts der schwierigen Ausrichtung der Installationsbohrungen im Wartungsmarkt setzt Slewbearingtec hochpräzise CNC-Werkzeugmaschinen ein, um den Bohrungsdurchmesser jedes Kran-Drehkranzes auf Null zu setzen und die Mühe des Nachbohrens durch Ingenieure vor Ort zu vermeiden.Krandrehkranz Zielgruppe
Hafenterminal-Kranwartungsteam
Hafen-Containerbrücken müssen vierundzwanzig Stunden lang ununterbrochen unter hoher Last betrieben werden. Das Produkt verfügt über eine extrem hohe Ermüdungsfestigkeit und Salzsprühnebelabdichtung, die sich sehr gut für die regelmäßige Überholung und den Austausch von Teilen der Hafenausrüstung eignet und die enormen wirtschaftlichen Verluste, die durch den unerwarteten Stillstand der Ausrüstung verursacht werden, wirksam verringern kann.
Wartungsabteilung der Baumaschinen-Leasinggesellschaft
Der Einsatz von Mietgeräten ist komplex, und die Haltbarkeit von Ersatzteilen ist äußerst anspruchsvoll. Großwälzlager mit hoher Verschleißfestigkeit und hoher Tragfähigkeit können Vermietern dabei helfen, die tägliche Wartungshäufigkeit von Turmdrehkränen zu reduzieren und die Kosten für den Langzeitbetrieb und die manuelle Wartung im Langzeiteinsatz effektiv zu kontrollieren.
Ausrüstungswartungsgruppe der Offshore-Engineering-Plattform
Offshore-Kräne sind immer mit dem Problem des Kippmoments konfrontiert, das durch starken Wind und korrosive Meeresumwelt verursacht wird. Dieses Produkt verfügt über eine ausgezeichnete Zugfestigkeit und eine strenge Antikorrosionsschutzstruktur, die sicherstellen kann, dass sich die Hebeausrüstung von Schiffen und Bohrinseln auch unter rauen Seebedingungen sicher und reibungslos drehen kann.
Vor-Ort-Notfall-Reparaturgruppe für schwere Bergwerksausrüstung
Bergbau-Fördermaschinen arbeiten oft in rauen Umgebungen voller Schlacke und Staub. Der eingebaute staubdichte Doppellippendichtring und das praktische Design des Öleinfüllkanals verringern die Schwierigkeiten bei der Wartung der Schmierung, der Beseitigung von Hindernissen und dem Austausch von Komponenten für die Reparaturingenieure von Bergbaumaschinen im extremen Außeneinsatz erheblich.
Gebrauchsanweisung Krandrehverbindung
Überprüfung der Ebenheit des Sockels vor dem Einbau
Prüfen Sie den Kransockel mit einem Laser-Ebenheitsmesser, um sicherzustellen, dass der lokale Ebenheitsfehler der Norm entspricht. Rost und Öl auf der Oberfläche des Sockels müssen gründlich entfernt werden, um ungleichmäßige lokale Kräfte während des Betriebs zu vermeiden.
Hochfeste Schraubenkreuzbefestigung
Nach dem Einheben der Krandrehverbindung sind hochfeste Schrauben der Festigkeitsklasse 10.9 oder höher in Verbindung mit dem Drehmomentschlüssel zu verwenden, und die Schrauben sind schrittweise in drei Schritten entsprechend der diagonalen Kreuzfolge bis zur Nennvorspannung anzuziehen.
Genaue Einstellung des Zahneingriffsflankenspiels
Messen Sie beim Einbau des Antriebsritzels immer mit einer Fühlerlehre das Eingriffsspiel am höchsten Punkt des Zahnradauslaufs. Stellen Sie das Spiel innerhalb der Standardtoleranzen ein und tragen Sie gleichmäßig Schmierfett auf die Kontaktflächen auf.
Regelmäßige Kontrolle und Wartung der Öleinspritzung und des Ölspiels
Alle 100 Betriebsstunden des Geräts muss eine ausreichende Menge Hochdruckfett auf Lithiumbasis durch einen speziellen Kanal in das Innere des Geräts eingebracht werden. Messen Sie das Axialspiel regelmäßig mit einer Messuhr und tauschen Sie es rechtzeitig aus, wenn es den Warnwert überschreitet.
