Hersteller von Keramik-Kugeldrehgelenken im Jahr 2026
Weltweit stellen Hersteller von Keramik-Kugeldrehgelenken im Jahr 2026 ihre Produktionslinien auf die Integration von Siliziumnitrid in Luft- und Raumfahrtqualität um, um die strengen Anforderungen an die Präzision im Submikrometerbereich in Pitch-Systemen für Offshore-Windkraftanlagen und in Anlagen zur Halbleiterfertigung zu erfüllen. Um einen zuverlässigen Hersteller von Keramikkugelschwenklagern zu finden, ist es heute erforderlich, dessen Lieferkette für Rohstoffpulver und die internen Schleiftoleranzen zu prüfen, anstatt sich auf veraltete Katalogangaben zur statischen Belastbarkeit zu verlassen. Sie erhalten gleich Einblick in die genauen technischen Prüfkonzepte, dynamischen Ausfalldaten und versteckten Engpässe in der Lieferkette, anhand derer führende Einkaufsleiter in diesem Jahr Lieferanten von Lagern für Schwermaschinen überprüfen.
Realitäten der Lieferkette und technische Veränderungen
Beschaffungsleiter sehen sich im Jahr 2026 mit einer stark eingeschränkten Lieferkette für hochpräzise Hybridlager konfrontiert. Die Nachfrage nach nichtmagnetischen, elektrisch isolierenden Drehkränzen hat die weltweiten Synthesekapazitäten für Siliziumnitridpulver der Klasse 1 übertroffen. Einkaufsleiter müssen regionale Händler umgehen und direkt mit Herstellern verhandeln, die die Herkunft ihrer Rohstoffe nachweisen können.
Führende Hersteller haben das herkömmliche Induktionshärten für Laufbahnen zugunsten eines fortschrittlichen Vakuumaufkohlungsverfahrens in Kombination mit tiefkryogenen Behandlungen aufgegeben. Diese metallurgische Verbesserung verhindert, dass die extreme Härte der Keramikkugeln die Stahl-Laufbahn unter hohen Momentbelastungen verformt. Ein Lieferant, der seine spezifischen Kryobehandlungskurven nicht dokumentiert, stellt ein hohes Risiko für Ihr Projekt dar.

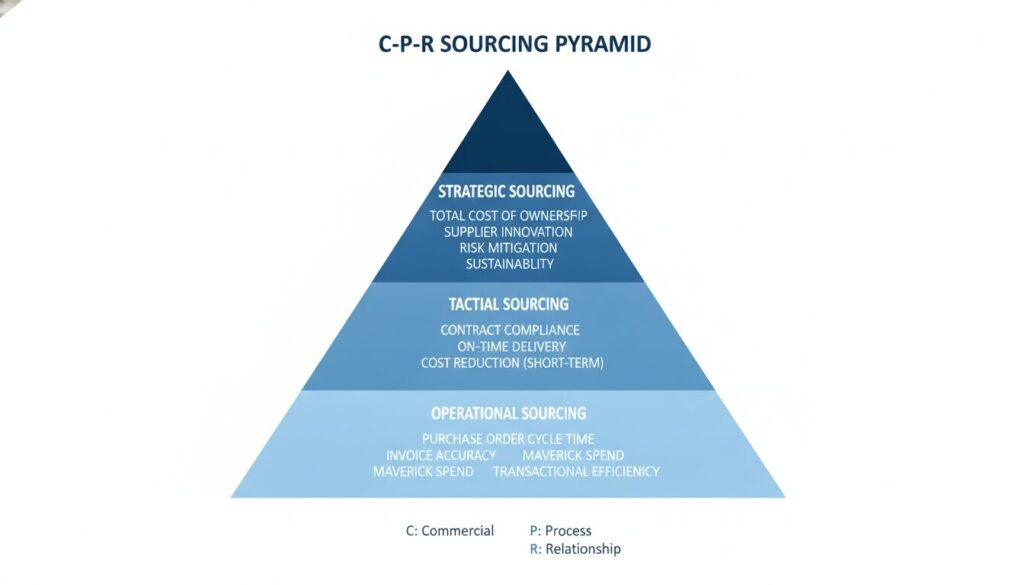

Die C-P-R-Beschaffungspyramide
Bei der Bewertung eines potenziellen Fertigungspartners ist es unerlässlich, Marketingversprechen gnadenlos zu hinterfragen. Die C-P-R-Beschaffungspyramide sortiert ungeeignete Lieferanten anhand von drei unverzichtbaren Kriterien systematisch aus.
C – Leistungsüberprüfung über die Katalogangaben hinaus
Hersteller geben ihre Produktionskapazitäten für Keramik-Drehringe mit großem Durchmesser regelmäßig zu hoch an. Die tatsächliche Kapazität hängt davon ab, ob der Betrieb über hochpräzise Hartdrehmaschinen und temperaturgeregelte Schleifzentren verfügt, die groß genug sind, um Ringe mit einem Durchmesser von über 2 Metern zu bearbeiten. Auditoren müssen Listen des Werkzeugmaschinenbestands und Protokolle über die Spindelbetriebsstunden anfordern. Ein echtes Tier-1-Werk wird Vorlaufzeiten in Echtzeit auf der Grundlage der Verfügbarkeit seiner Schleifzentren angeben und nicht nur anhand der Lagerbestände an Rohstahl.
P – Präzise Langlebigkeit unter dynamischer Belastung
Die statische Belastbarkeit ist bei Anwendungen mit Dauerbetrieb, wie beispielsweise CT-Scanner-Gantry-Systemen oder Radar-Arrays, irrelevant. Hochwertige Hersteller stellen Weibull-Verteilungsdiagramme zur Verfügung, aus denen die L10-Ermüdungslebensdauer speziell für ihre Hybridkonfigurationen aus Keramik und Stahl hervorgeht. Beschaffungsteams müssen dynamische Rundlaufprüfberichte einfordern, die in der Endmontagephase unter simulierten axialen und radialen Belastungen gemessen wurden.
R – Rückverfolgbarkeit der Rohstoffe
Die strukturelle Integrität eines keramischen Kugeldrehgelenks hängt vollständig von der Porosität der Siliziumnitridkugeln ab. Minderwertige Hersteller beziehen generische Keramikkugeln, die im Heißpressverfahren hergestellt werden und mikroskopisch kleine Hohlräume aufweisen. Hochwertige Hersteller halten sich bei der Herstellung ihrer Wälzkörper an strenge Protokolle für das heißisostatische Pressen. Die Sicherstellung einer Stückliste, die die Herkunft der Keramikelemente bis zur ursprünglichen Pulversynthesecharge zurückverfolgt, verhindert katastrophale Ausfälle während des Projekts.
Die “Abplatzungsfalle” bei dynamischen Schwingungen”

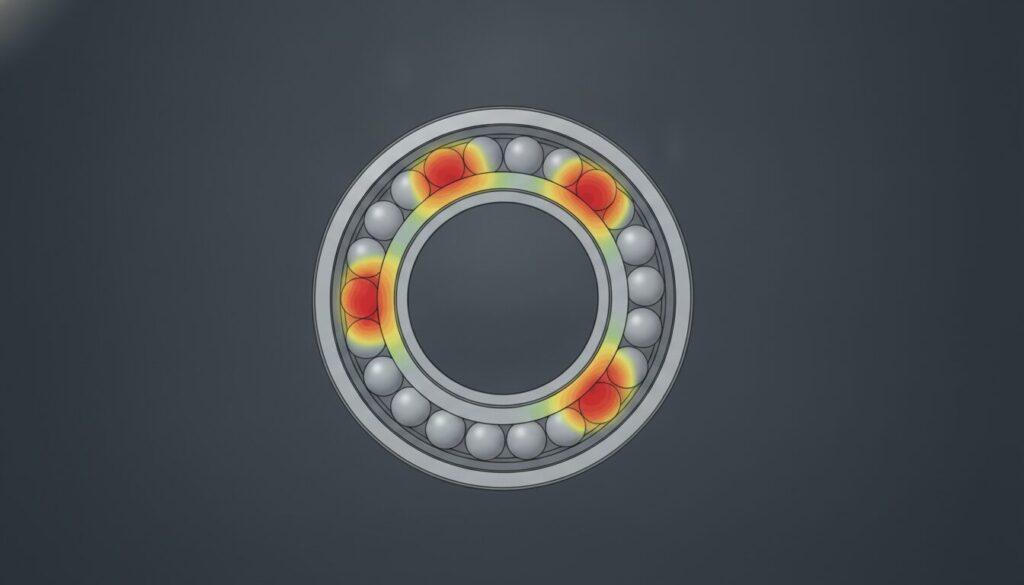

Beschaffungsingenieure verursachen häufig katastrophale Maschinenausfälle, indem sie das Konformitätsverhältnis der Laufbahnen außer Acht lassen. Bei der Beschaffung wird ein Lager oft ausschließlich aufgrund der hohen Druckfestigkeit der Keramikkugeln ausgewählt. Die extreme Steifigkeit von Si3N4 führt bei dynamischen Schwingungen zu einer mikroskopisch kleinen Punktkontakt-Spannungsspitze auf der stählernen Laufbahn.
Fabriken ohne hochspezialisierte Konstruktionsabteilungen verwenden für ihre Keramikmodelle Standardgeometrien für Stahlkugellaufbahnen. Diese geometrische Fehlanpassung führt innerhalb der ersten 1.000 Betriebsstunden zu einer raschen Mikrosplitterung der Stahlbahn. Sie müssen das Konstruktionsteam des Herstellers von Keramik-Drehgelenklagern ausdrücklich bitten, Ihnen spezifische Berechnungen des “Osillationsverhältnisses” vorzulegen, die auf Hybridwerkstoffe zugeschnitten sind. Ein Osillationsverhältnis unter 0,96 bei Keramikanwendungen führt zwangsläufig zu vorzeitiger Ermüdung der Laufbahn.
| Konfigurationstyp | Typischer Bereich des Osillationsverhältnisses | Ausfallzeitachse (z. B. L10-Lebensdauer) | Wichtige Ausfallarten | Anmerkungen |
| Standardlager (Stahl) | 0,52 – 0,60 | 10.000 – 20.000 Stunden | Lochfraß, Abplatzungen, Brinelling, Käfigverschleiß | Anfällig für Schmiermittelzerfall und Ermüdung. |
| Keramik-Hybridlager | 0,48 – 0,55 | 30.000 – 50.000 Stunden | Ermüdung der Laufbahnen (bei Stahl), Verschleiß des Käfigs (bei Polymer) | Geringere Reibung, höhere Drehzahlen, elektrische Isolierung. |
2026 Hybridlager im Vergleich zu herkömmlichen Stahllagern
Forscher aus dem Bereich Ingenieurwesen haben Anfang 2026 einen beschleunigten Salznebel- und Hochmoment-Belastungstest mit einer Dauer von 8.000 Stunden abgeschlossen, bei dem Hybrid-Drehlager der neuen Generation direkt mit herkömmlichen Vollstahlvarianten verglichen wurden. Der Test simulierte Bedingungen, die denen beim Einsatz von schwimmenden Offshore-Kranen entsprachen.
Die Daten zeigten einen deutlichen Unterschied hinsichtlich der Zunahme des Reibungsmoments. Bei herkömmlichen Stahllagern stieg die Rotationsreibung nach 4.000 Stunden aufgrund von Oxidation der Laufbahnen und Mikroschweißungen um 34% an. Die Keramik-Kugelschwenklager behielten eine gleichbleibende Reibungskurve bei und wiesen über den gesamten 8.000-Stunden-Zyklus hinweg eine Abweichung von weniger als 3% auf. Da kein Adhäsionsverschleiß zwischen unterschiedlichen Werkstoffen auftritt, entfallen Notnachschmierintervalle in abgelegenen Umgebungen praktisch vollständig.
Betreiberkosten (Total Cost of Ownership)
Die Anschaffungskosten für maßgefertigte Keramik-Hybrid-Drehkränze liegen weiterhin um 40% bis 60% über denen ihrer Gegenstücke aus Stahl. Eine intelligente Modellierung der Investitionsausgaben gleicht diesen anfänglichen Kostenanstieg aus, indem sie die aufgeschobenen Betriebsausgaben einkalkuliert.
Wartungsteams, die offshore oder in Reinraumumgebungen arbeiten, sehen sich beim Austausch von Lagern mit enormen Ausfallkosten konfrontiert. Der Austausch eines Drehkranzlagers an einer 10-Megawatt-Windkraftanlage kostet mehr als $300.000 für die Anmietung von Spezialkränen und entgangene Stromerzeugung. Die verlängerte L10-Lebensdauer und die selbstisolierenden Eigenschaften der Keramikkugeln – die elektrische Lochfraßbildung durch Streuströme verhindern – machen mindestens einen großen Austauschzyklus über die 20-jährige Projektlaufzeit hinweg überflüssig.
Häufig gestellte Fragen
Wie kann ich die Qualität eines Herstellers von Keramik-Kugelschwenklagern überprüfen?
Sie überprüfen einen Hersteller, indem Sie dessen CNC-Schleifkapazitäten begutachten, Zertifikate für das heißisostatische Pressen seiner Siliziumnitridkugeln anfordern und die für Hybridlagerstrukturen spezifischen Berechnungen der dynamischen Lebensdauer (L10) prüfen.
Wie lang ist die Lieferzeit für kundenspezifische Keramik-Kugeldrehgelenke im Jahr 2026?
Die Standard-Lieferzeit für Hybrid-Drehkränze mit großem Durchmesser beträgt zwischen 16 und 24 Wochen. Bei Sonderanfertigungen, die eine spezielle Härtung der Laufbahnen sowie die Beschaffung von Keramikkugeln in Luft- und Raumfahrtqualität erfordern, verlängern sich die Lieferzeiten auf 28 bis 36 Wochen.
Warum treten bei Hybrid-Drehlagern vorzeitige Ausfälle auf?
Ein vorzeitiger Ausfall ist in der Regel auf eine mangelhafte Anpassung der Laufbahn zurückzuführen. Die Verwendung von Standardgeometrien für Stahlkugellaufbahnen in Verbindung mit hochsteifen Keramikkugeln führt zu extremen Punktbelastungen, was ein rasches Mikroabplatzen der Stahlbahn zur Folge hat.
Müssen Keramik-Kugelschwenklager geschmiert werden?
Ja. Die Hersteller schreiben nach wie vor Schmierfette auf Basis bestimmter Grundöle vor, um die Stahllaufbahnen vor Korrosion zu schützen und die Reibung zwischen den Kugeln und den Käfigen zu verringern, obwohl die Keramikkugeln selbst immun gegen Mikroschweißen sind.
Wie wirken sich Streuströme auf die Lager von Schwermaschinen aus?
Hochfrequente Streuströme aus Frequenzumrichtern lösen in den ultradünnen Schmierfilmen von Stahllagern Lichtbögen aus, die zu elektrischer Lochfraßbildung und Rillenbildung führen. Keramikkugeln sind natürliche Isolatoren und unterbrechen diesen Entladungsweg vollständig.
In welchen Branchen werden die meisten Keramik-Drehringe eingesetzt?
Die Bereiche medizinische Bildgebung, Halbleiterfertigung und erneuerbare Offshore-Energie sind die Hauptabnehmer, da sie strenge Anforderungen an nichtmagnetische, reibungsarme und hochsteife Komponenten stellen.
Kann ein Hersteller ein bestehendes Stahl-Drehgelenk auf Keramik umrüsten?
Ingenieure können Stahlkugeln nicht einfach durch Keramikkugeln ersetzen. Der Hersteller muss die Krümmung der inneren Laufbahn neu auslegen, die Stahllegierung verbessern und die Härtetiefe anpassen, um den spezifischen Tragfähigkeitseigenschaften von Siliziumnitrid Rechnung zu tragen.
