Turmkran-Drehkranz Holen Sie sich Ihr bestes Angebot
Hergestellt aus hochreinem 42CrMo Schmiedestahl, kombiniert mit tiefem Induktionshärtungsprozess, um sicherzustellen, dass das Turmdrehkranzlager bei häufigem Starten und Stoppen und hohen Lastbedingungen der Laufbahn Verschleißfestigkeit und Zahnbruchfestigkeit. Slewbearingtec ist eine Quelle Fabrik mit Full-Process-Fertigungskapazitäten, die Beseitigung von Handelsdifferenzen, die Unterstützung von Einzelstück-Anpassung und Massenproduktion, und bietet Ihnen wettbewerbsfähige Direktvertrieb Preise und nachvollziehbare Qualität zu gewährleisten.
Unsere Produkte
Turmkran-Drehverbindung Merkmale
Optimierter Wärmebehandlungsprozess der Laufbahn
Durch den Einsatz der Mittelfrequenz-Induktionshärtungstechnologie wird die Härte der Laufbahn streng zwischen 55-62 HRC kontrolliert, und die Tiefe der gehärteten Schicht beträgt mehr als 3,5 mm. Dieser Prozess verhindert effektiv das Abblättern und die plastische Verformung der Laufbahn unter hohem Belastungskontakt, und die Ermüdungslebensdauer wird um mehr als 40% im Vergleich zu herkömmlichen Produkten mit Oberflächenhärtung verlängert.
Hochbelastbare Getriebekonstruktion
In Anbetracht der enormen Trägheitswirkung der Turmkranrotation führen wir die Oberflächenvergütung der Zahnräder oder die Vergütungsbehandlung durch. Durch die Optimierung des Radius der Wurzelverrundung und die Korrektur der Zahnform wird die Spannungskonzentration auf der Zahnoberfläche beseitigt, und das Risiko eines Zahnbruchs kann auf weniger als 0,1% reduziert werden, selbst unter maximaler Windlast und Notausbedingungen.
Präzisionsschleifen reduziert den Spaltverschleiß
Alle Turmdrehkranzlager werden vor dem Verlassen des Werks präzisionsgeschliffen, um das Axial- und Radialspiel innerhalb der Hälfte der branchenüblichen Toleranz zu kontrollieren. Die hochpräzise Abstimmung reduziert die Schwingungsamplitude des Turmarms erheblich, verbessert die Positioniergenauigkeit des Hebevorgangs und verringert die Beschädigung der internen Kugel durch die Stoßbelastung.
Verstärktes Dichtungssystem
In Anbetracht der Tatsache, dass der Turmkran das ganze Jahr über unter freiem Himmel, in staubiger Umgebung und bei hoher Luftfeuchtigkeit arbeitet, sind wir mit einer alterungsbeständigen Doppellippendichtleiste ausgestattet. Das Design kann effektiv verhindern, dass Regenwasser und Baustaub in die Laufbahn eindringen, den Verlust von Schmierfett verhindern, den Wartungszyklus von einmal pro Woche auf einmal alle zwei Wochen verlängern und die Wartungskosten erheblich reduzieren.
Strenge Kontrolle der Rohmaterialien
Jeder Schmiederohling durchläuft vor der Bearbeitung eine 100%-Ultraschallprüfung, um sicherzustellen, dass keine Fehler wie Risse, Poren oder Schlackeneinschlüsse im Material vorhanden sind. Dadurch wird ein katastrophales strukturelles Versagen aufgrund von Materialermüdung ausgeschlossen und die strukturelle Sicherheit des Turmdrehkrans während des gesamten Lebenszyklus gewährleistet.
Umfassende Anti-Korrosions-Beschichtung
Die äußere Oberfläche ist mit einem doppelten Schutzsystem aus einer zinkhaltigen Epoxid-Grundierung und einer Polyurethan-Deckbeschichtung versehen, und die Dicke des Lackfilms beträgt mehr als 120 Mikrometer. Nach 480 Stunden Salzsprühnebeltest kann die Beschichtung saurem Regen und atmosphärischer Korrosion im Meer wirksam widerstehen, was die langfristige Haltbarkeit des Produkts in Küstengebieten oder Gebieten mit industrieller Verschmutzung gewährleistet.
Turmkran-Drehverbindung Detaillierte Spezifikationen
| Parameter-Kategorien | Technische Daten Details | Bemerkung |
| Produktstruktur | Einreihiger Vier-Punkt-Kugeltyp / Zweireihiger Kugeltyp / Dreireihiger Rollentyp | Wählen Sie nach der Tonnage der Ladung |
| Laufbahndurchmesser | 1000mm - 2800mm (Üblicher Bereich) | Große Größen verfügbar |
| Materialqualität | 42CrMo4 (EN 19) / 50Mn | Schmieden, Normalisieren und Anlassen |
| Zugfestigkeit | ≥ 980 MPa | Mechanische Eigenschaften des Kerns |
| Streckgrenze | ≥ 850 MPa | Mechanische Eigenschaften des Kerns |
| Schlagkraft | ≥ 27 J (-20°C) | Schutz vor Tieftemperaturzähigkeit |
| Getriebemodul | 10mm - 24mm | Größere Module haben eine höhere Tragfähigkeit |
| Toleranz des Bolzenlochs | H9 / H10 | Sicherstellung der Installationsgenauigkeit |
| Methode der Schmierung | Zentralschmierschnittstelle / Manueller Schmiernippel | Reservierte Standardschnittstelle |
| Temperaturanpassung | -40°C bis +60°C | In extremen Umgebungen werden spezielle Öle benötigt |
| Befolgen Sie die Normen | JG/T 66-1999, JB/T 10471 | Entspricht den Normen für Baumaschinen |
Turmkran-Drehverbindung Vergleichspunkt
Im Vergleich zu ähnlichen Produkten aus gewöhnlichem Stahlguss oder vereinfachten Wärmebehandlungsverfahren auf dem Markt haben Slewbearingtec-Produkte erhebliche Vorteile in Bezug auf Materialreinheit und Verarbeitungsgenauigkeit. Das Slewbearingtec-Integralschmiedeverfahren gewährleistet die Integrität der Metallfaserflusslinien, wodurch die Tragfähigkeit 30% höher ist als die des gegossenen Ringkörpers. Gleichzeitig löst die von Slewbearingtec angewandte Technologie des Vorspannens mit negativem Spiel effektiv das durch das lose Lager des Turmdrehkrans in der Anfangsphase des Einsatzes verursachte Erschütterungsproblem und verbessert das Kontrollvertrauen des Betreibers.
Lösung des Problems des Zahnradbruchs bei Hochfrequenzbetrieb
Lösen Sie witterungsbedingte Rostanhaftungen im Inneren
Lösen Sie das Problem des übermäßigen Schüttelns nach längerem Gebrauch
Turmkran Drehkranz anwendbar Menge

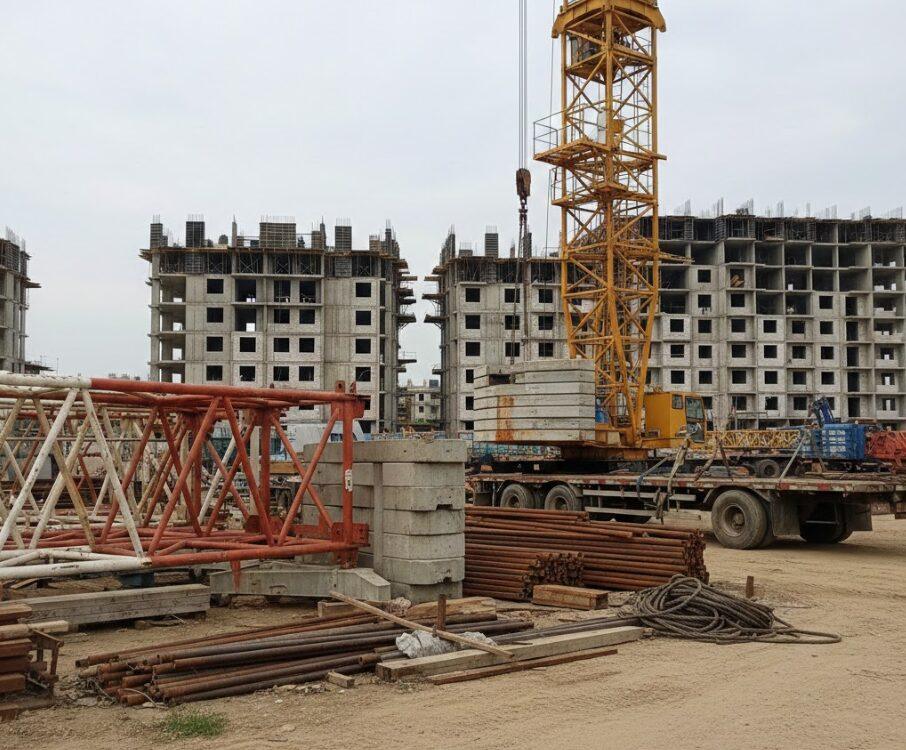

Baukran-Leasinggesellschaft
Für Leasingunternehmen mit einer großen Anzahl von Turmdrehkränen sind die Erhaltung der Vermögenswerte und eine niedrige Ausfallrate der Ausrüstung die wichtigsten Anforderungen. Die hohe Haltbarkeit dieses Produkts verringert die Häufigkeit des Austauschs, kann sich an die komplexen Arbeitsbedingungen auf verschiedenen Baustellen anpassen und senkt die Wartungskosten über den gesamten Lebenszyklus. Es ist eine ideale Wahl für die Erneuerung von Teilen für die Mietflotte.

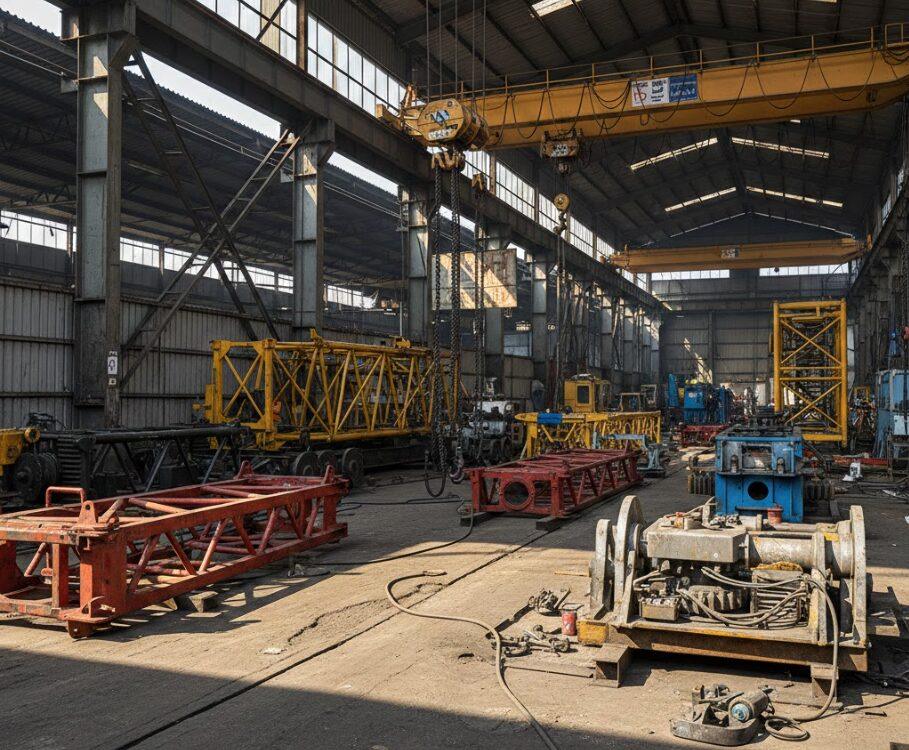

Dienstleister für die Instandhaltung und Aufarbeitung von Turmdrehkranen
Professionelle Dienstleister benötigen Ersatzteile, die maßgenau sind und sich leicht einbauen lassen. Unser Turmdrehkranzlager folgt streng den OEM-Größenstandards und einer präzisen Toleranzkontrolle. Es kann direkt und ohne sekundäre Bearbeitung vor Ort eingebaut werden und hilft Dienstleistern, die Ausfallzeiten bei der Wartung zu verkürzen und die Kundenzufriedenheit zu verbessern.

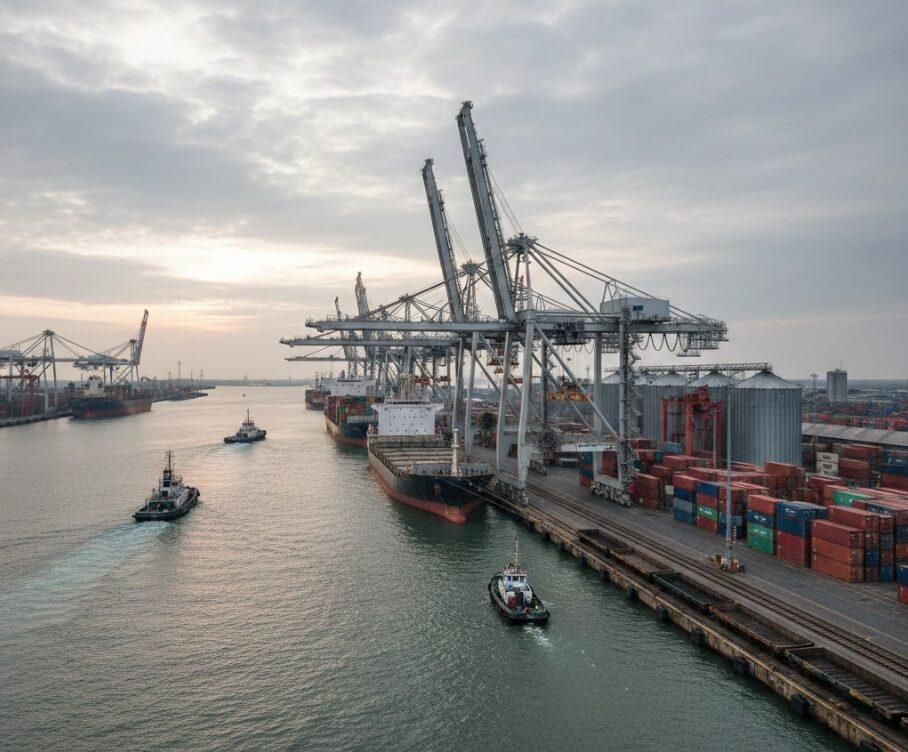

Hafen- und Terminalbetriebseinheit
Der Hafenportalkran hat eine hohe Arbeitsintensität und stellt hohe Anforderungen an die Korrosionsbeständigkeit und die Fähigkeit zum Dauerbetrieb. Für solche Benutzer bieten wir Produkte mit verbesserter Korrosionsschutzbeschichtung und robuster Konstruktion an, um eine langfristig stabile Rotationsleistung in salzhaltiger Umgebung zu gewährleisten und logistische Verzögerungen aufgrund von Ausfallzeiten und Wartung zu reduzieren.

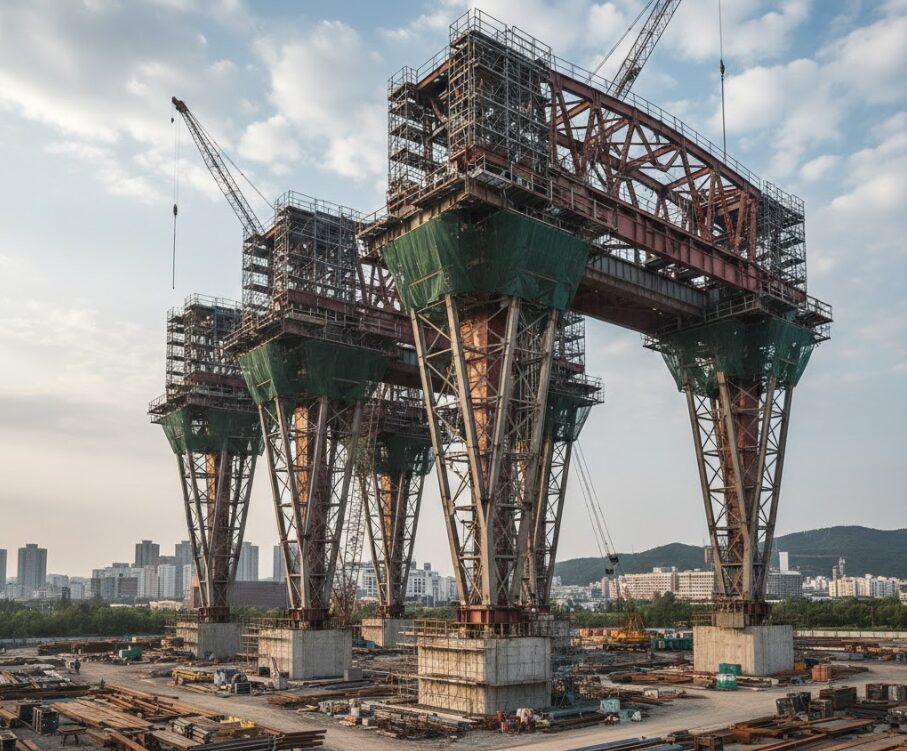

großes Stahlbauunternehmen
Beim Heben von Hochhaus-Stahlkonstruktionen ist die Genauigkeit der Positionierung sehr hoch. Das spielarme Design dieses Produkts verbessert die Positionierungsstabilität des Hakens erheblich, hilft dem Bauunternehmen beim Andocken von Präzisionsteilen und verbessert die Effizienz und Sicherheit der Konstruktion.
Turmkran-Drehverbindung Gebrauchsanweisung
Schrittweise Anwendung der Bolzenvorspannung
Während des Einbaus ist es strengstens untersagt, die Schrauben auf einmal festzuziehen. Die hochfesten Schrauben sind mit einem Drehmomentschlüssel schrittweise in drei Stufen (30%, 80% und 100 Drehmoment) nach dem Diagonalprinzip anzuziehen, um eine gleichmäßige Belastung des Lagerrings zu gewährleisten und eine Verformung der Laufbahn durch die Einbauspannung zu vermeiden.
Regelmäßiger Zeitplan für das Nachfüllen von Fett
Es wird empfohlen, alle 100 Betriebsstunden Lithiumfett in die Laufbahn einzufüllen und die Zahnoberfläche alle 300 Betriebsstunden zu reinigen und zu ölen. Drehen Sie das Großwälzlager beim Einfüllen des Öls langsam, bis das neue Fett aus dem Dichtungsband überläuft, um sicherzustellen, dass das alte Fett und die Verunreinigungen vollständig abgeführt werden.
Inspektion des Zahneingriffsspiels
Nach dem Einbau und nach 100 Betriebsstunden muss das Eingriffsspiel zwischen dem Ritzel und dem Drehkranz geprüft werden. Ist das Spiel zu klein, verursacht es Geräusche und anormalen Verschleiß, ist das Spiel zu groß, führt es zu Stößen. Achten Sie darauf, die Position des Ritzels so einzustellen, dass das Eingriffsspiel an jedem Punkt entsprechend den technischen Anforderungen eingehalten wird.
Überwachung von abnormalen Geräuschen und Betriebsbedingungen
Der Bediener sollte jeden Tag auf das Geräusch der Rotation achten. Wenn ein regelmäßiges “Klick”-Geräusch oder Metallschleifgeräusche zu hören sind, sollte die Maschine sofort zur Überprüfung angehalten werden. Dies ist in der Regel ein Anzeichen für das Abplatzen von Laufbahnen oder das Lösen von Schrauben, und eine rechtzeitige Untersuchung kann schwere Umsturzunfälle verhindern.
Werk und Zertifikat
Zertifikat
FAQ und Kontakt
Willkommen auf unserer Seite mit den häufig gestellten Fragen. Wir haben hier Antworten auf häufig gestellte Fragen zusammengestellt und hoffen, Ihnen damit klare und schnelle Lösungen bieten zu können. Wenn Sie die gewünschten Informationen hier nicht finden können, wenden Sie sich bitte an unser Kundendienstteam.
Bitte nehmen Sie Kontakt mit uns auf. Wir freuen uns darauf, von Ihnen zu hören.
Turmkran-Drehverbindung
Hergestellt aus hochreinem 42CrMo Schmiedestahl, kombiniert mit tiefem Induktionshärtungsprozess, um sicherzustellen, dass das Turmdrehkranzlager bei häufigem Starten und Stoppen und hohen Lastbedingungen der Laufbahn Verschleißfestigkeit und Zahnbruchfestigkeit. Slewbearingtec ist eine Quelle Fabrik mit Full-Process-Fertigungskapazitäten, die Beseitigung von Handelsdifferenzen, die Unterstützung von Einzelstück-Anpassung und Massenproduktion, und bietet Ihnen wettbewerbsfähige Direktvertrieb Preise und nachvollziehbare Qualität zu gewährleisten.
42CrMo / 50Mn Schmiedestahl
Material des Innen- und Außenrings
55-62 HRC
Abschreckhärte der Laufbahn
3,5 mm.
Effektive Aushärtungsschichttiefe
Turmkran-Drehverbindung Merkmale
Optimierter Wärmebehandlungsprozess der Laufbahn
Durch den Einsatz der Mittelfrequenz-Induktionshärtungstechnologie wird die Härte der Laufbahn streng zwischen 55-62 HRC kontrolliert, und die Tiefe der gehärteten Schicht beträgt mehr als 3,5 mm. Dieser Prozess verhindert effektiv das Abblättern und die plastische Verformung der Laufbahn unter hohem Belastungskontakt, und die Ermüdungslebensdauer wird um mehr als 40% im Vergleich zu herkömmlichen Produkten mit Oberflächenhärtung verlängert.
Hochbelastbare Getriebekonstruktion
In Anbetracht der enormen Trägheitswirkung der Turmkranrotation führen wir die Oberflächenvergütung der Zahnräder oder die Vergütungsbehandlung durch. Durch die Optimierung des Radius der Wurzelverrundung und die Korrektur der Zahnform wird die Spannungskonzentration auf der Zahnoberfläche beseitigt, und das Risiko eines Zahnbruchs kann auf weniger als 0,1% reduziert werden, selbst unter maximaler Windlast und Notausbedingungen.
Präzisionsschleifen reduziert den Spaltverschleiß
Alle Turmdrehkranzlager werden vor dem Verlassen des Werks präzisionsgeschliffen, um das Axial- und Radialspiel innerhalb der Hälfte der branchenüblichen Toleranz zu kontrollieren. Die hochpräzise Abstimmung reduziert die Schwingungsamplitude des Turmarms erheblich, verbessert die Positioniergenauigkeit des Hebevorgangs und verringert die Beschädigung der internen Kugel durch die Stoßbelastung.
Verstärktes Dichtungssystem
In Anbetracht der Tatsache, dass der Turmkran das ganze Jahr über unter freiem Himmel, in staubiger Umgebung und bei hoher Luftfeuchtigkeit arbeitet, sind wir mit einer alterungsbeständigen Doppellippendichtleiste ausgestattet. Das Design kann effektiv verhindern, dass Regenwasser und Baustaub in die Laufbahn eindringen, den Verlust von Schmierfett verhindern, den Wartungszyklus von einmal pro Woche auf einmal alle zwei Wochen verlängern und die Wartungskosten erheblich reduzieren.
Strenge Kontrolle der Rohmaterialien
Jeder Schmiederohling durchläuft vor der Bearbeitung eine 100%-Ultraschallprüfung, um sicherzustellen, dass keine Fehler wie Risse, Poren oder Schlackeneinschlüsse im Material vorhanden sind. Dadurch wird ein katastrophales strukturelles Versagen aufgrund von Materialermüdung ausgeschlossen und die strukturelle Sicherheit des Turmdrehkrans während des gesamten Lebenszyklus gewährleistet.
Umfassende Anti-Korrosions-Beschichtung
Die äußere Oberfläche ist mit einem doppelten Schutzsystem aus einer zinkhaltigen Epoxid-Grundierung und einer Polyurethan-Deckbeschichtung versehen, und die Dicke des Lackfilms beträgt mehr als 120 Mikrometer. Nach 480 Stunden Salzsprühnebeltest kann die Beschichtung saurem Regen und atmosphärischer Korrosion im Meer wirksam widerstehen, was die langfristige Haltbarkeit des Produkts in Küstengebieten oder Gebieten mit industrieller Verschmutzung gewährleistet.
Turmkran-Drehverbindung Detaillierte Spezifikationen
| Parameter-Kategorien | Technische Daten Details | Bemerkung |
| Produktstruktur | Einreihiger Vier-Punkt-Kugeltyp / Zweireihiger Kugeltyp / Dreireihiger Rollentyp | Wählen Sie nach der Tonnage der Ladung |
| Laufbahndurchmesser | 1000mm - 2800mm (Üblicher Bereich) | Große Größen verfügbar |
| Materialqualität | 42CrMo4 (EN 19) / 50Mn | Schmieden, Normalisieren und Anlassen |
| Zugfestigkeit | ≥ 980 MPa | Mechanische Eigenschaften des Kerns |
| Streckgrenze | ≥ 850 MPa | Mechanische Eigenschaften des Kerns |
| Schlagkraft | ≥ 27 J (-20°C) | Schutz vor Tieftemperaturzähigkeit |
| Getriebemodul | 10mm - 24mm | Größere Module haben eine höhere Tragfähigkeit |
| Toleranz des Bolzenlochs | H9 / H10 | Sicherstellung der Installationsgenauigkeit |
| Methode der Schmierung | Zentralschmierschnittstelle / Manueller Schmiernippel | Reservierte Standardschnittstelle |
| Temperaturanpassung | -40°C bis +60°C | In extremen Umgebungen werden spezielle Öle benötigt |
| Befolgen Sie die Normen | JG/T 66-1999, JB/T 10471 | Entspricht den Normen für Baumaschinen |
Turmkran-Drehverbindung Vergleichspunkt
Lösung des Problems des Zahnradbruchs bei Hochfrequenzbetrieb
Herkömmliche Großwälzlager im Turmdrehkran bremsen häufig ab, der Zahnfuß bricht leicht durch Ermüdung. Das Slewbearingtec verbessert die Biegewechselfestigkeit des Zahnfußes durch Kugelstrahlen und nimmt das Design des variablen Getriebes an, löst vollständig die versteckte Gefahr des Zahnzusammenbruchs unter schweren Lastbedingungen und gewährleistet die Sicherheit der Konstruktion.Lösen Sie witterungsbedingte Rostanhaftungen im Inneren
Angesichts des Problems, dass die Turmkranstütze in Küsten- und Regengebieten anfällig für Wasserkorrosion ist, haben wir die Dichtungsrillenstruktur optimiert und spezielle Gummidichtungsstreifen mit hoher Wetterbeständigkeit verwendet. Diese Verbesserung löst die Probleme der Kugelkorrosion und des Fettverfalls durch eindringendes Wasser und stellt sicher, dass der Mechanismus auch in nassen Jahreszeiten reibungslos funktionieren kann.Lösen Sie das Problem des übermäßigen Schüttelns nach längerem Gebrauch
Nach 1 Jahr Einsatz herkömmlicher Produkte ist der Spalt aufgrund von Laufbahnverschleiß oft zu groß, was zu einem starken Schwingen am Ende des Turmarms führt. Das Slewbearingtec verwendet eine hochgradige Induktionshärtungsschicht, um sicherzustellen, dass die Verschleißrate extrem niedrig ist, und löst den Schmerzpunkt, dass der Turmkran die jährliche Inspektion nicht bestehen kann oder aufgrund der Vergrößerung des Spalts häufig eingestellt und gewartet werden muss.Turmkran Drehkranz anwendbar Menge
Baukran-Leasinggesellschaft
Für Leasingunternehmen mit einer großen Anzahl von Turmdrehkränen sind die Erhaltung der Vermögenswerte und eine niedrige Ausfallrate der Ausrüstung die wichtigsten Anforderungen. Die hohe Haltbarkeit dieses Produkts verringert die Häufigkeit des Austauschs, kann sich an die komplexen Arbeitsbedingungen auf verschiedenen Baustellen anpassen und senkt die Wartungskosten über den gesamten Lebenszyklus. Es ist eine ideale Wahl für die Erneuerung von Teilen für die Mietflotte.
Dienstleister für die Instandhaltung und Aufarbeitung von Turmdrehkranen
Professionelle Dienstleister benötigen Ersatzteile, die maßgenau sind und sich leicht einbauen lassen. Unser Turmdrehkranzlager folgt streng den OEM-Größenstandards und einer präzisen Toleranzkontrolle. Es kann direkt und ohne sekundäre Bearbeitung vor Ort eingebaut werden und hilft Dienstleistern, die Ausfallzeiten bei der Wartung zu verkürzen und die Kundenzufriedenheit zu verbessern.
Hafen- und Terminalbetriebseinheit
Der Hafenportalkran hat eine hohe Arbeitsintensität und stellt hohe Anforderungen an die Korrosionsbeständigkeit und die Fähigkeit zum Dauerbetrieb. Für solche Benutzer bieten wir Produkte mit verbesserter Korrosionsschutzbeschichtung und robuster Konstruktion an, um eine langfristig stabile Rotationsleistung in salzhaltiger Umgebung zu gewährleisten und logistische Verzögerungen aufgrund von Ausfallzeiten und Wartung zu reduzieren.
großes Stahlbauunternehmen
Beim Heben von Hochhaus-Stahlkonstruktionen ist die Genauigkeit der Positionierung sehr hoch. Das spielarme Design dieses Produkts verbessert die Positionierungsstabilität des Hakens erheblich, hilft dem Bauunternehmen beim Andocken von Präzisionsteilen und verbessert die Effizienz und Sicherheit der Konstruktion.
Turmkran-Drehverbindung Gebrauchsanweisung
Schrittweise Anwendung der Bolzenvorspannung
Während des Einbaus ist es strengstens untersagt, die Schrauben auf einmal festzuziehen. Die hochfesten Schrauben sind mit einem Drehmomentschlüssel schrittweise in drei Stufen (30%, 80% und 100 Drehmoment) nach dem Diagonalprinzip anzuziehen, um eine gleichmäßige Belastung des Lagerrings zu gewährleisten und eine Verformung der Laufbahn durch die Einbauspannung zu vermeiden.
Regelmäßiger Zeitplan für das Nachfüllen von Fett
Es wird empfohlen, alle 100 Betriebsstunden Lithiumfett in die Laufbahn einzufüllen und die Zahnoberfläche alle 300 Betriebsstunden zu reinigen und zu ölen. Drehen Sie das Großwälzlager beim Einfüllen des Öls langsam, bis das neue Fett aus dem Dichtungsband überläuft, um sicherzustellen, dass das alte Fett und die Verunreinigungen vollständig abgeführt werden.
Inspektion des Zahneingriffsspiels
Nach dem Einbau und nach 100 Betriebsstunden muss das Eingriffsspiel zwischen dem Ritzel und dem Drehkranz geprüft werden. Ist das Spiel zu klein, verursacht es Geräusche und anormalen Verschleiß, ist das Spiel zu groß, führt es zu Stößen. Achten Sie darauf, die Position des Ritzels so einzustellen, dass das Eingriffsspiel an jedem Punkt entsprechend den technischen Anforderungen eingehalten wird.
Überwachung von abnormalen Geräuschen und Betriebsbedingungen
Der Bediener sollte jeden Tag auf das Geräusch der Rotation achten. Wenn ein regelmäßiges “Klick”-Geräusch oder Metallschleifgeräusche zu hören sind, sollte die Maschine sofort zur Überprüfung angehalten werden. Dies ist in der Regel ein Anzeichen für das Abplatzen von Laufbahnen oder das Lösen von Schrauben, und eine rechtzeitige Untersuchung kann schwere Umsturzunfälle verhindern.
