Comment fonctionne un anneau oscillant ?

Le principe de fonctionnement d'une couronne d'orientation est de supporter une structure supérieure lourde (telle que la cabine et la flèche d'une excavatrice) pour une rotation fluide de 360 degrés sur un châssis inférieur fixe au moyen d'éléments roulants (généralement des billes ou des rouleaux en acier) logés entre deux anneaux d'acier concentriques (un anneau intérieur et un anneau extérieur).

Sa fonction principale est double : La première est de supporter le poids. Il doit passer par des chemins de roulement et des corps roulants usinés avec précision, et en même temps "manger" la force de l'axe vertical, la force radiale horizontale et le moment de basculement le plus gênant (moment de basculement). La deuxième est la transmission. L'une des bagues est généralement directement intégrée à un engrenage (dents internes ou externes), qui s'engrène avec le pignon d'entraînement (pignon) du moteur hydraulique. Ce système de transmission par engrenage peut amplifier le petit couple d'entrée et entraîner la rotation précise du haut du corps. Il ne faut donc pas le considérer simplement comme un "grand roulement". Il s'agit d'une combinaison complexe de support structurel et de transmission de puissance, et c'est également le seul moyeu permettant de monter et de descendre les équipements de connexion.

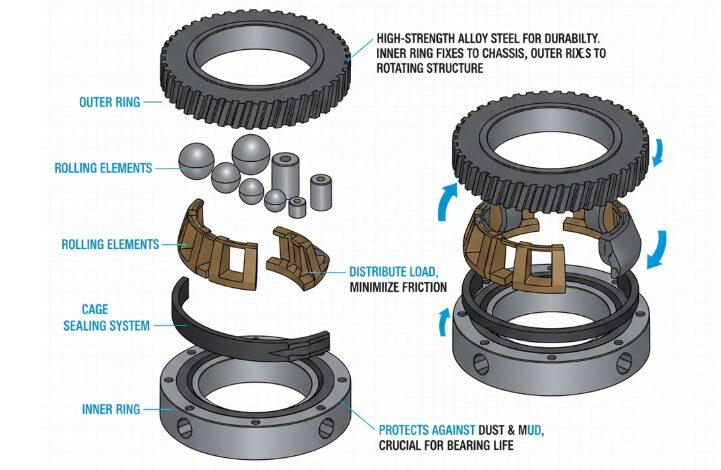

Composants essentiels des couronnes d'orientation

Pour bien comprendre son fonctionnement, il faut en démonter les principaux éléments :

• Anneaux intérieurs et extérieurs: L'ensemble du roulement se compose d'une bague intérieure et d'une bague extérieure. Afin de garantir la durabilité et la résistance à l'usure, nous choisissons généralement un acier allié à haute résistance pour la fabrication. Lors de l'installation, une bague est fixée au châssis inférieur de l'équipement, et l'autre bague est reliée à la structure rotative supérieure. Ceci constitue la "fondation" de l'ensemble du système rotatif.
• Carrosserie roulante: Le corps roulant est fixé au milieu des anneaux intérieur et extérieur et constitue le cœur de la rotation en douceur. Qu'il s'agisse d'une bille d'acier ou d'un rouleau, ils roulent tous dans un rail usiné avec précision. Leur rôle n'est pas seulement de se déplacer, mais surtout de répartir uniformément l'énorme poids et la charge de travail de la superstructure sur la structure inférieure, tout en minimisant le frottement de rotation.
• Cage et système d'étanchéité: Les cages sont utilisées pour assurer un bon espacement entre les éléments roulants et éviter qu'ils ne se "battent". Mais je dois insister tout particulièrement sur le système d'étanchéité - sur le chantier, la poussière et l'eau boueuse sont omniprésentes, et la couronne d'orientation doit être équipée de bandes d'étanchéité étanches. Si la piste interne s'enfonce dans la saleté, la durée de vie du roulement est pratiquement terminée.

Les paliers d'orientation peuvent supporter des charges combinées

La caractéristique la plus importante de la couronne d'orientation est qu'elle peut supporter une variété de charges complexes en même temps. Cette caractéristique est essentielle pour les équipements tels que les excavateurs et les grues qui génèrent d'énormes moments de basculement pendant leur fonctionnement.

• Charge axiale: Il est bien entendu qu'il s'agit de la force verticale descendante, principalement le poids de la structure supérieure et le poids du matériau dans la benne pendant le fonctionnement.
• Charge radiale: Force horizontale, généralement due à un choc latéral ou à la force centrifuge lors de la rotation.
• Moment de basculement: Lorsque l'excavateur étend son long bras pour creuser ou que la grue soulève des objets lourds, l'effet de levier produit un couple énorme qui tente de "renverser" la partie supérieure du corps. La couronne d'orientation doit s'appuyer sur le grand diamètre et la grande rigidité de la conception structurelle pour résister à ce moment, afin de garantir que l'équipement ne se renverse pas pendant le fonctionnement.

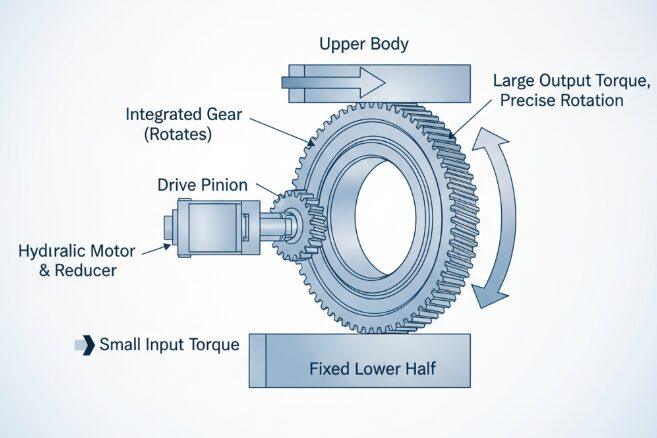

Transmission de puissance des paliers d'orientation

La couronne d'orientation n'est pas seulement une structure de support statique, c'est aussi un système de transmission de puissance dynamique.

• Engrenage intégré: Nous usinons directement des engrenages de précision sur la circonférence de la bague intérieure ou extérieure.
• Pignon d'entraînement: Pignon entraîné par un moteur ou un réducteur hydraulique, qui s'engrène directement avec la couronne du palier d'orientation.
• Rotation de précision: Lorsque le pignon tourne, il entraîne la moitié supérieure de l'ensemble de la couronne d'orientation (ainsi que la partie supérieure du corps) en rotation par rapport à la moitié inférieure fixe. Ce système d'engrenage est en fait un processus de décélération et d'augmentation du couple - avec un petit couple d'entrée, il peut entraîner des mastodontes pesant des dizaines de tonnes, voire des centaines de tonnes, et la vitesse et la précision sont entièrement contrôlables.

En fin de compte, la couronne d'orientation, grâce à une conception structurelle unique, réunit astucieusement la "fonction de support" du roulement et la "fonction de transmission" de l'engrenage. Il s'agit non seulement du moyeu structurel reliant les parties supérieures et inférieures de l'équipement, mais aussi du noyau de puissance permettant de réaliser une rotation flexible. Dans les machines lourdes modernes, ce composant est vraiment irremplaçable.

Auteur：Colton

En tant qu'ingénieur mécanique spécialisé dans les composants industriels, j'ai toujours été fasciné par la conception élégante de la couronne d'orientation. Au fil des ans, j'ai appris à mieux comprendre comment cette pièce unique peut à la fois assurer un soutien structurel immense et une transmission de puissance précise. Je suis passionné par la démystification de ces mécanismes critiques et j'ai écrit ce guide pour partager mes connaissances sur l'ingénierie qui permet aux machines lourdes de se déplacer avec une telle puissance et une telle précision.
