Cómo comprobar el rodamiento oscilante de una excavadora

Para comprobar el cojinete basculante de una excavadora, realice una inspección visual de la grasa, una prueba de ruido de funcionamiento y una medición precisa con un reloj comparador. En primer lugar, inspeccione la grasa residual en busca de "lentejuelas" (escamas de metal plateado), que indican un fallo interno del cojinete. En segundo lugar, realice una "prueba de bamboleo": aparque en terreno llano, extienda el brazo y utilice la pluma para levantar ligeramente las orugas. Un ayudante debe observar si se produce una separación vertical visible o un sonido "chirriante" en la junta. Por último, para un diagnóstico definitivo, utilice un reloj comparador magnético entre el tren de rodaje y la superestructura para medir el juego vertical. Si el movimiento supera el límite establecido por el fabricante -normalmente entre 1,5 mm y 3,0 mm en función del tonelaje de la máquina-, el rodamiento debe repararse o sustituirse.

Inspección preliminar

Antes de utilizar herramientas de precisión como los relojes comparadores, muchos problemas pueden detectarse mediante inspección sensorial y visual. Esta inspección "sin herramientas" es la base del mantenimiento preventivo.

Sonido anormal en la auscultación

Cuando la máquina esté funcionando normalmente, escuche atentamente el movimiento del centro de torneado. Si escucha un sonido de chirrido , un sonido de estallido o un sonido de chasquido durante el ciclo de giro, es definitivamente una señal de daño interno. En mi experiencia, estos sonidos suelen significar que la pista de rodadura interna o las bolas se han desgastado, o que la holgura interna del conjunto es demasiado grande.

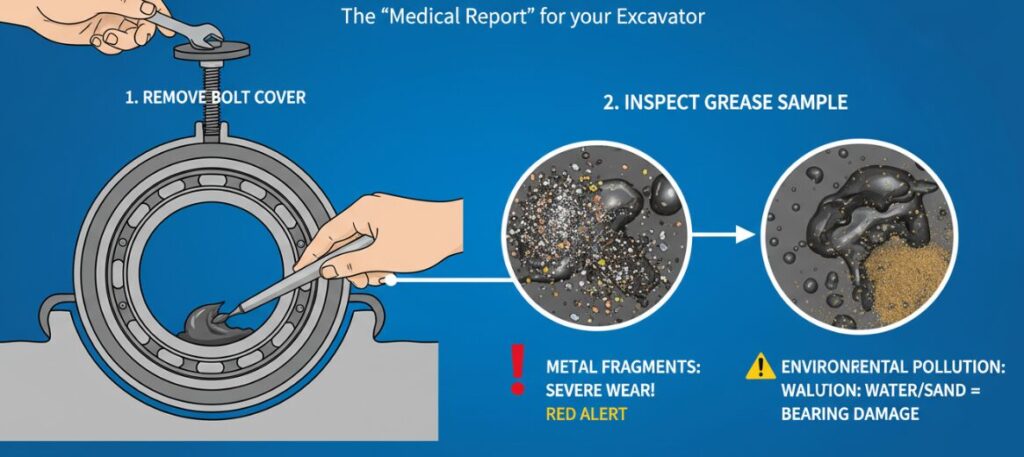

Análisis de grasas y contaminación

El estado de la grasa es como el "informe médico" del cojinete de giro ". Retire la tapa de inspección (por lo general bajo una cubierta de perno en la parte superior de la plataforma giratoria) y manchar la grasa en el interior para ver:

Fragmentos metálicos: Si encuentra partículas metálicas de color plateado o cobrizo en la grasa, es una "alerta roja", que indica un desgaste interno grave o descamación por fatiga.
Contaminación ambiental: fíjate si hay agua o arena, estas cosas sucias destruirán rápidamente la superficie del rodamiento como los abrasivos.

Compruebe los pernos de montaje

El cojinete de giro es un puente que conecta el chasis y la estructura superior, por lo que la inspección de los pernos de instalación debe ser cuidadosa.

Busque tornillos sueltos o que falten.
Compruebe si hay cabezas de tornillos cizalladas.
Observe si el orificio del perno está alargado, lo que indica que el soporte se ha desplazado bajo una carga pesada.

Prueba de eliminación física (método del indicador de cuadrante)

Para obtener un diagnóstico preciso, es necesario realizar lo que suele denominarse en el sector una "prueba de bamboleo" (wobble test). Este proceso utiliza un reloj comparador para cuantificar la "holgura" o desplazamiento dentro del soporte.

Este vídeo muestra cómo funciona el método del reloj comparador para comprobar la holgura de los cojinetes basculantes:

Paso 1: Apagado seguro

Para trabajar con maquinaria pesada, la seguridad es siempre lo primero. Asegúrese de que la excavadora está aparcada en un terreno llano. Inserte siempre el pasador de bloqueo giratorio para evitar giros accidentales y apague el motor antes de montar el equipo.

Paso 2: Configurar un indicador de marcación

La posición de la herramienta de medición determina directamente la precisión de la lectura y no puede ser descuidada:

La base magnética del reloj comparador está fijada al chasis (bastidor en X).
Ajuste la sonda de aguja de modo que se encuentre en el anillo exterior del cojinete de giro (es decir, el lado cercano a la estructura superior).
Asegúrese de que la sonda esté perpendicular a la superficie para que el desplazamiento vertical medido sea exacto.

Paso 3: Medir el desplazamiento vertical (prueba de elevación)

Utilice la pluma y la cuchara para ejercer presión hacia abajo y levantar ligeramente la oruga del suelo.

Compresión: Al levantar la máquina, el peso se transfiere y el soporte se comprime.
Expansión: Cuando la máquina cae o la pluma hace fuerza hacia arriba para generar tensión, el hueco de apoyo se abrirá.
En este momento, el reloj comparador registrará este desplazamiento vertical. Cualquier desplazamiento más allá de los límites del fabricante significa que debe preparar un presupuesto de mantenimiento.

Paso 4: Medir el juego radial

Además del desplazamiento vertical, compruebe también el "temblor" horizontal:

Extienda el cazo hasta la posición neutra.
Borra el reloj comparador.
Empuje y tire del cubo hacia la izquierda y la derecha tanto como sea posible.
Registre la suma de las lecturas para ver si se supera el espacio lateral.

Paso 5: Interpretación de los datos

Después de obtener los datos, hay que revisar el manual de mantenimiento. Cada tipo de excavadora es diferente, y la tolerancia permitida también.

Acción final

Despeje excesivo
Si el desplazamiento vertical o radial medido es superior al valor especificado en el manual, debe desecharse el soporte. Si se deja solo, un desplazamiento excesivo hará que la corona dentada rompa los dientes, o incluso cortará directamente los pernos de montaje, lo que supone un fallo catastrófico.

Problemas de adherencia y par

Si durante la inspección se observa que la rotación no es suave, o que la resistencia a la rotación es grande o pequeña, es posible que el soporte esté atascado. Esto suele deberse a un desgaste desigual o a una lubricación inadecuada, y la resistencia al par durante el funcionamiento será muy alta.

Contaminación de tanques de petróleo

Compruebe el sumidero del engranaje oscilante. Si hay agua o chapa gruesa, la junta ha fallado o el material de soporte se está desintegrando.

De acuerdo con estos pasos de diagnóstico y la estricta tolerancia del fabricante estándar, se puede juzgar con precisión el estado de salud del cojinete de giro y evitar que de repente "se caiga la cadena" cuando se trabaja en la obra.
